DRUCK德魯克ADT405三通道-大氣測試儀ADT405
DRUCK德魯克ADT405三通道-大氣測試儀ADTS 405 是性能可靠、測量精度高的係列的大氣數據測試係統之一。GE公司通過幾十年不間斷的在產品研製開發方麵的投入、不間斷地收集用戶的反饋和建議以及不間斷地總結從製造成千上萬台壓力控製器中獲得的經驗,使得該測試係統在性能,維護簡便性和操作簡便性方麵不斷得到進一步優化。ADTS 405是靜壓和總壓雙通道控製係統,用於飛機靜壓和總壓的精密校
DRUCK德魯克ADT405三通道-大氣測試儀ADT405的詳細資料
DRUCK德魯克ADT405三通道-大氣測試儀
ADTS 405 是性能可靠、測量精度高的係列的大氣數據測試係統之一。GE公司通過幾十年不間斷的在產品研製開發方麵的投入、不間斷地收集用戶的反饋和建議以及不間斷地總結從製造成千上萬台壓力控製器中獲得的經驗，使得該測試係統在性能，維護簡便性和操作簡便性方麵不斷得到進一步優化。
ADTS 405是靜壓和總壓雙通道控製係統，用於飛機靜壓和總壓的精密校驗/驗證，並符合RVSM(縮小航道間距)規程。
架式安裝型ADTS 405
ADTS 405是50 cm (19″)架式安裝型，主控製係統位於機箱內，前麵板帶顯示器和鍵盤。此型號中，手持式遙控器作為選件提供，另外還可提供匹配安裝的壓力/真空泵—請參閱PV 103R樣本。

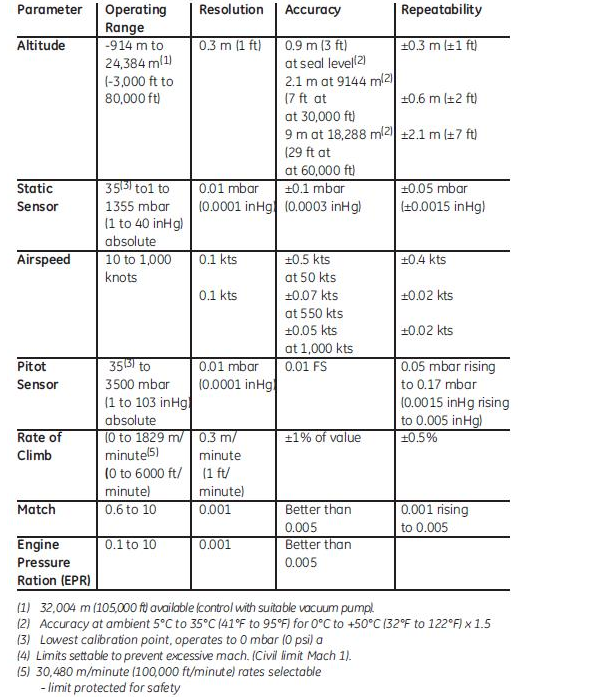

| 測量單位 | 高度：ft， m 空速：knots， km/hr， mph 其它：mbar， in Hg， in H20 (4°C， 20°C， 60°F)，mm Hg， kPa， hPa， psi. 空速：CAS(校準空速) ：TAS(真空速——可鍵入溫度) |
|---|---|
| 控製率/顯示 | Roc：爬升率 Rt Ps：靜壓率 Rt Pt：總壓率 Rt Qc：總壓靜壓比率 Rt CAS：校準空速率 Rt EPR：發動機壓縮比率 |
| 過載壓力 | 過載壓力在滿量程(FS)的1.25倍以內時校準變化可忽略。 |
| 校準穩定性 | 優於50ppm/年 |
| 校準周期 | 簡單的鍵盤指令。建議校準周期為12個月。建議使用基準級的壓力標準(如羅斯卡2465型活塞式成人蘑菇视频免费观看) |
| 顯示 | LCD背光，寬視角，123mmx42mm (4.8″x1.6″) 顯示屏，4行顯示，每行20個高8mm (0.3″) 字符。可選手持式遙控器顯示窗口為 73mmx24mm (2.87″x0.95″) |
| 響應 | 顯示值更新：每秒2個讀數。 與控製係統和接口通訊更新：每秒5個讀數 |
| 電源 | 90~ 260 VAC， 47~440Hz， 額定100 VA， 上限400 VA |
| 電源中斷保護 | 發生電源中斷時，輸出口安全地排氣到周圍環境。當電源再次接通時，係統處於測量模式。 |
| 自檢 | 完整的自檢程序並報告電路和氣路係統的狀態。 |
| 數字接口 | 並行打印機接口作為標準配件提供。早期的IEEE488.2接口也作為可選配件提供。 |
| 溫度範圍 | 校驗溫度：5°C~35°C (41°F~95°F) 工作溫度：-10°C ~50°C (-10.00°C ~ 122°) 貯存溫度：-20°C~70°C (-20.00°C~158°F) |
| 密封 | ADTS405前麵板為防雨級 |
| 濕度 | 0~90%凝露，電路板溫度標準符合MIL-T-28800 |
| 衝擊/振動 | MIL-T-28800，2級 |
| 安全性能 | 電磁兼容抗輻射：EN50081-1 電磁兼容抗幹擾：EN50082-1 電路和機械安全標準：EN61010 |
| 外部特性 | 重量13kg(29 lb) 外殼尺寸：485mmx270mmx305mm (19″x 10.5″x12″) |
| 氣路連接 | 前麵板接口，帶堵頭螺帽 總壓：AN-4 37° 膨脹快速接頭 |
| 氣源 | 通常使用幹燥空氣，氣源壓力不超過額定壓力的25%。兼容其它幹燥非腐蝕性氣體。若有需要，請與GE。 |
機場便攜型ADTS 405F
ADTS 405與真空/壓力源一體式安裝在可便攜的國家隊使用的外箱內。通過ADTS 405F的鍵盤和顯示器進行操作，或使用標準的手持式遙控器操作。
| 電源 | 90~ 260 VAC， 47~440Hz，500 VA標配，28 VDC選配 |
|---|---|
| 數字接口 | 位於前麵板保護蓋下的並行打印機接口作為標準配件提供。IEEE488可選 |
| 密封 | 在工作模式(卸除箱蓋)下符合全天候防護級別。 |
| 電磁兼容性 | 符合 MIL-STD-461D |
| 外部特性 | 重量35kg(77 lb) 便攜箱尺寸762mmx320mmx480mm (30″x13″x19″)，箱底裝有輪子便於拖拉。 |
| 壓力/真空氣源 | 一體式氣源(PV 103F)。配有連接外部氣源或驅動其他設備的輔助連接，並提供真空保持靜壓接頭。 |
機場拖車型ADTS 405C
ADTS 405與壓力/真空源一體式安裝在可拉動的拖車內，能為多路靜壓總壓輸出配備通路切換單元(LSU)。關於LSU，請參閱該單元的產品說明。通過拖車上的鍵盤和顯示進行操作，或使用標準的手持式遙控器操作。
| 電源 | 同ADTS 405F，並帶 10 m 可拆卸(33 ft)的交流電源線。 |
|---|---|
| 密封 | 所有的門關閉時達到全天候防護級別。 |
| 外部特性 | 重量250kg(550 lb) 大小 ：1150mmx1350mmx700mm (45″x 53″x27″) |
| 拖曳速度 | 上限安全速度15 km/h (10 mph)。橡膠外輪直徑 381mm (15″) ，鋼輪直徑254mm (10″) |
選件
| ADTS 405手持式遙控器 | 該遙控器帶2 m (6 ft) 電纜，在ADTS 405F/ADTS 405C中作為標準件提供， 在ADTS405中作為選件提供 |
|---|---|
| 蓋式安裝的多路切換接頭 | 2個5路接頭用於多路靜壓總壓的輸出。每路有獨立的手動關閉閥門。 |
| 28V直流電源 | 除交流電源之外，此選件可使架裝型、機場便攜型和拖車型ADTS采用28V直流電源供電。 |
| ADTS 405台麵箱 | 此選件對19″架式安裝的ADTS405提供可以放置在工作台上的外箱。 |
| IEEE488接口 (SCPI型) | 現行的ADTS通訊協議 |
| IEEE488接口 (1975型) | 兼容於早期的ADTS通訊接口。 |
| IEEE488接口 (SCPI和1975型) | 用戶可以在IEEE488接口 (SCPI型)和IEEE488接口 (1975型)中選擇. |
| ADTS 405後麵板靜壓/總壓連接 | 除了前麵板連接外，還提供後麵板連接。 |
| 測試程序管理器 | 配備串行接口方式的軟件包，可以實現基於筆記本電腦的控製。 |
| 高度表編碼 | 用於帶ICAO報告編碼的高度表。可以顯示高度值的位流及報告。 |
| ARINC 429接口 | 允許ADTS從航空總線上監控數據，顯示12個總壓靜壓分類信息並傳輸到飛機上。 |
| 附件 | 交流電源線——大約2m (6 ft) 長。靜壓總壓管，壓力和真空軟管——大約2.5 m (8 ft) 長。操作手冊及校準證書也作為標準附件提供。 |
|---|---|
| 校準標準 | GE生產的儀器均用可溯源至標準的精密校準設備校準。 |
