BK PRECISION MDL4U電子負載支持多模塊並行擴展與同步控製的詳細資料

BK PRECISION MDL4U電子負載支持多模塊並行擴展與同步控製，在中大功率電子測試領域，模塊化、可擴充的測試設備已成為應對多樣化負載需求的核心趨勢。BK PRECISION MDL4U係列模塊化可擴充可編程直流電子負載（以下簡稱“MDL4U係列電子負載”）以“模塊組合靈活、功率覆蓋廣泛、測試精度優異”為核心優勢，通過可拆卸模塊設計與多模式運行能力，適配多通道、高功率測試場景。該係列涵蓋7款功能模塊，單模塊功率200W~600W，支持多模塊並行擴展與同步控製，可滿足燃料電池、儲能電池、光伏陣列等設備的測試需求。本文結合技術參數，從產品特性、測試原理、應用場景三方麵展開解析，為用戶提供全麵的選型與應用參考。

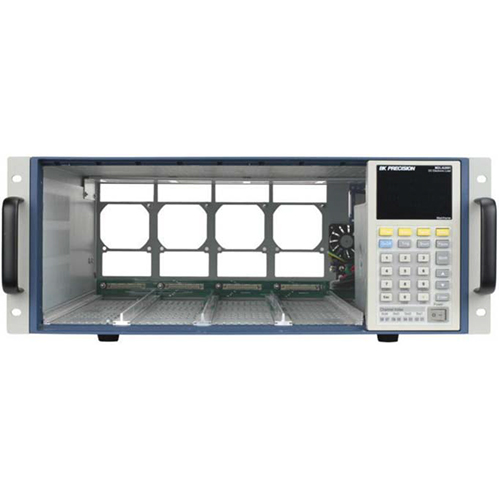

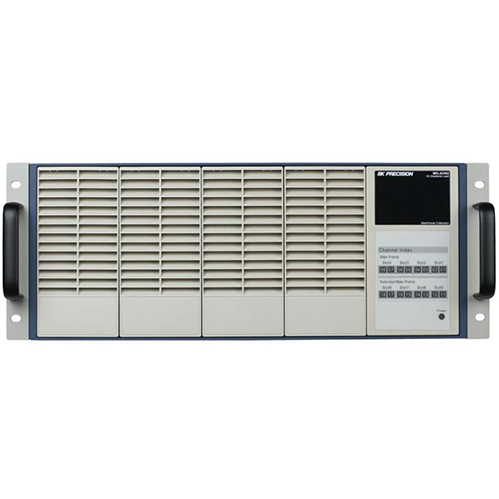

MDL4U係列電子負載的核心競爭力在於模塊化可擴充設計，明確其采用“主機+模塊”架構，主機可容納4個模塊插槽，支持7款不同功能模塊（MDL4U200/252/302/305/400/505/600）靈活組合，單主機最大功率達2400W，通過大型機擴展可支持16個通道、總功率4800W，適配從單通道小功率到多通道大功率的測試需求。例如，測試12V/10A車載電源時，選用MDL4U200單模塊（200W/40A）即可滿足需求；測試100V/50A儲能電池組時，可將5個MDL4U600模塊（600W/120A）通過主機擴展並聯，實現3000W/600A的負載能力。這種模塊化設計讓用戶可根據被測設備功率與通道數量靈活配置，避免設備冗餘，降低測試成本。

從模塊功能特性來看，詳細標注各模塊的核心參數與差異化優勢：MDL4U252與MDL4U302為雙通道模塊，前者可分配250W/50W功率至雙聲道（如150W/150W），後者支持300W/300W對稱功率輸出，適配雙路電源同步測試；MDL4U305與MDL4U505為高壓模塊，輸出電壓達500V，可測試高壓直流電源與光伏逆變器；MDL4U600為高電流模塊，輸出電流120A，適配低電壓高電流的燃料電池測試。同時，全係列模塊支持恒流（CC）、恒壓（CV）、恒電阻（CR）、恒功率（CW）、恒阻抗（CZ）五種運行模式，顯示CC模式電流控製精度±(0.05%+0.05%FS)，CV模式電壓控製精度±(0.05%+0.02%FS)，可滿足不同被測設備的負載模擬需求。例如，測試LED驅動器時，通過CR模式模擬LED伏安特性；測試直流電源時，通過CW模式驗證功率輸出能力，多模式覆蓋讓MDL4U係列電子負載適配多領域測試場景。

此外，MDL4U係列電子負載的同步控製與數據采集能力也在中重點體現：支持多模塊並行模式（相同模塊同步運行），通過RS485接口實現主從控製，主機自動識別從模塊並分配負載參數，確保多模塊輸出一致性；配備16位高精度采樣係統，電壓分辨率0.1mV、電流分辨率0.01mA，采樣率達1MSa/s，可實時記錄電壓、電流、功率數據；部分模塊還支持瞬態模式（25kHz切換頻率）與列表模式（84個可編程步驟），可模擬複雜負載動態變化，如光伏陣列的光照波動、電池的充放電循環，這一性能在“動態測試”參數欄中明確標注，為高功率設備動態特性驗證提供支撐。

測試原理

MDL4U係列電子負載基於“閉環反饋控製+功率器件調節”的核心邏輯，結合不同運行模式的算法優化，實現對負載參數的精準控製，中各模塊的精度參數均基於此原理設計。以CC模式（恒流）為例，模塊內部通過高精度分流器采集實際負載電流，經16位A/D轉換器數字化後，與設定電流值通過FPGA進行比較運算：若實際電流低於設定值，控製電路增大MOSFET導通程度，降低回路阻抗以提升電流；若實際電流高於設定值，則減小導通程度升高阻抗，通過毫秒級閉環調節，使電流穩定在設定值，誤差控製在±(0.05%+0.05%FS)以內。顯示MDL4U600模塊在120A高電流場景下，電流波動可控製在±0.06A，確保高功率測試的精度可靠性。

CV模式（恒壓）的測試原理圍繞電壓反饋調節展開，提及模塊采用差分電壓采樣電路，實時采集被測設備輸出電壓，與設定電壓值對比後，通過PID算法調節MOSFET阻抗：當實際電壓低於設定值時，減小MOSFET導通度以升高回路阻抗，促使被測設備輸出電壓上升；當實際電壓高於設定值時，增大導通度降低阻抗，使電壓維持恒定。以MDL4U305高壓模塊（500V/20A）為例，其CV模式電壓控製精度±(0.05%+0.02%FS)，在500V高壓測試場景中，電壓波動不超過±0.1V，可精準驗證高壓直流電源的電壓調節能力。

CR模式（恒電阻）通過“電壓/電流=電阻”的恒定關係實現，標注模塊實時采集電壓與電流信號，計算實際電阻值並與設定值對比：若實際電阻低於設定值，調節MOSFET阻抗升高，增大電壓與電流比值；若實際電阻高於設定值，降低阻抗減小比值，確保電阻值穩定在設定範圍。MDL4U400模塊（400W/60A）的CR模式電阻調節範圍0.05Ω~7.5kΩ，分辨率16位，可模擬從低阻負載（如電機）到高阻負載（如傳感器）的不同特性，適配多樣化阻性負載測試需求。

CW模式（恒功率）基於功率公式P=U×I設計，模塊實時采集電壓與電流並計算實際功率，與設定功率值對比後，通過動態調節阻抗維持功率恒定：若實際功率低於設定值，降低阻抗以提升電流（或電壓）；若實際功率高於設定值，升高阻抗以降低電流（或電壓）。顯示MDL4U505模塊（500W/30A）的CW模式精度±(0.2%+0.2%FS)，在500W滿功率測試中，功率波動可控製在±1W，可驗證電源的功率輸出能力與過載保護性能。

CZ模式（恒阻抗）是MDL4U係列電子負載的特色功能，提及該模式通過模擬非線性阻抗特性，還原實際負載的動態阻抗變化，如燃料電池的極化阻抗、光伏電池的動態阻抗。測試時，模塊通過預設阻抗曲線，實時調節負載阻抗以匹配曲線特性，捕捉被測設備在不同阻抗下的輸出響應，為設備性能優化提供數據支撐，這一模式在新能源設備測試中具有重要應用價值。

結合應用場景描述，BK MDL4U係列電子負載可適配多領域測試需求。在燃料電池測試場景中，選用MDL4U600高電流模塊（120A），通過CC模式模擬燃料電池的放電電流，設定100A恒定電流，實時記錄電壓變化，評估燃料電池的放電穩定性；同時利用Remote Sense功能補償測試線纜壓降，確保低電壓（1.8V）測試精度，顯示該場景下電壓測量誤差可控製在±0.009V，數據可靠性優異。

在儲能電池多通道測試場景中，采用MDL4U302雙通道模塊（300W/45A），通過主機擴展8個模塊實現16通道同步測試，每個通道獨立設定放電參數（如MDL4U302通道1設定10A/3.6V，通道2設定8A/3.6V），模擬多節電池串聯的充放電循環，標注多通道同步誤差≤0.1%，可精準對比不同電池的容量與壽命差異，大幅提升測試效率。

在光伏逆變器測試場景中，將MDL4U305高壓模塊（500V/20A）與MDL4U400模塊（400W/60A）組合，通過列表模式設置光伏I-V曲線（1024點數據），模擬不同光照強度下的光伏陣列輸出特性，測試逆變器的MPPT（最大功率點跟蹤）效能。顯示列表模式支持20μs最小步長與84個步驟，可精準還原光伏陣列的動態輸出，驗證逆變器在複雜工況下的跟蹤精度與響應速度。

在係統集成與安全防護方麵，顯示MDL4U係列電子負載支持LAN、GPIB、USB、RS232接口，兼容SCPI指令集，可與計算機、PLC集成實現自動化測試。例如，在電源生產線批量測試中，通過計算機編寫程序，控製多模塊同步啟動測試、采集數據並生成報告，單台電源測試時間從15分鍾縮短至3分鍾；安全防護上，內置過電壓（OVP）、過電流（OCP）、過功率（OPP）、過熱（OTP）及反向電壓保護，標注OVP精度±2%、OCP精度±1%，當測試出現異常時，模塊迅速切斷輸出，保護自身與被測設備安全，符合EN61010-1:2010安規標準。

綜上，BK PRECISION MDL4U係列模塊化可擴充可編程直流電子負載憑借模塊化設計、多模式測試能力與精準控製技術，成為中大功率電子測試領域的可靠工具。無論是單通道小功率設備測試，還是多通道大功率係統驗證，該係列都能依據技術參數，提供靈活、高效、精準的測試解決方案，助力用戶提升測試效率與數據可靠性。隨著新能源、工業控製等領域的快速發展，測試需求將更趨複雜多樣，BK PRECISION MDL4U係列模塊化可擴充可編程直流電子負載的模塊化架構與可擴充特性，將持續適配更多高功率、多通道測試場景。未來，結合智能化校準與自適應負載調節技術的升級，該係列電子負載有望進一步提升測試自動化程度，為行業提供更高效的測試解決方案，推動中大功率電子測試技術的持續進步。
