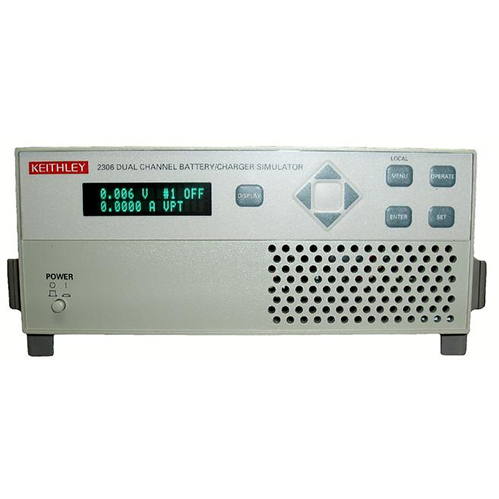

Keithley吉時利2306直流穩壓電源的詳細資料

Keithley吉時利2306作為泰克2300係列核心型號，是專為便攜電池供電設備研發測試設計的雙通道電池充電器/模擬器。其融合專利可變輸出電阻技術與超快瞬態響應能力，精準複現真實電池輸出特性，解決傳統電源測試誤報率高、夾具複雜等痛點。該電源以15V/5A雙通道輸出、100nA電流靈敏度及多模式運行特性，成為智能手機、醫療電子、可穿戴設備等領域的核心測試工具。憑借GPIB/LAN通訊接口與閉環控製架構，既滿足實驗室精密測試需求，又適配工業自動化產線，是連接研發與生產的關鍵測試設備。

核心特性與技術參數

（一）關鍵功能特性
專利電池模擬技術：采用美國專利6,204,647的可變輸出電阻設計，輸出電阻可在0~1Ω範圍內以10mΩ分辨率編程，精準模擬不同類型電池及老化狀態的內部電阻特性。配合≤100mV的瞬態電壓降與<60μs的恢複時間，即使負載劇烈波動（如射頻設備發射切換），仍能維持輸出穩定性。
高精度測量能力：具備100nA直流電流靈敏度，可捕捉便攜設備睡眠模式的微功耗信號；支持60ms~833ms脈衝電流的峰值、均值與基值測量，解決無線設備脈衝負載測試難題。內置數字電壓表可實現-5V~+30V直流信號測量，準確度與電壓回讀一致。

雙向功率流動設計：單通道灌電流能力達3A，可模擬可充電電池放電過程，配合充電通道實現充放電閉環測試，無需額外電子負載。
智能保護與交互：集成引線開路檢測、過壓/過流/過熱三重保護，短路故障可自動恢複；2306-LAN型號支持以太網通訊，適配自動化測試係統。
（二）技術參數總覽表


核心測試原理

（一）電池模擬原理
基於等效電路模型實現真實電池特性複現：電源輸出端集成可編程電阻網絡，通過DSP控製模擬電池內阻（Rb），配合輸出電容（Co）模擬電池充放電延遲特性。其等效電路如下：

當負載電流突變時，Rb與Co的充放電過程產生瞬態電壓波動，波動幅度與恢複時間通過閉環反饋控製在電池特性範圍內，無需外接穩定電容即可模擬實際使用場景。
（二）瞬態響應測試原理
采用高頻閉環控製架構，通過電壓采樣模塊實時監測輸出電壓，將偏差信號傳入FPGA處理單元，驅動功率調整管快速補償負載變化。高/低帶寬切換功能適配不同負載特性：測試射頻設備等快速負載時啟用高帶寬模式，通過減少濾波延遲實現<40μs恢複；測試精密儀器時切換低帶寬，以犧牲響應速度換取更低紋波（<1mVrms）。
（三）脈衝電流測量原理
依托DSP與FPGA協同處理技術，對電流信號進行高速采樣與積分運算：當負載產生脈衝電流時，采樣電路以μs級頻率捕獲波形，通過積分算法計算峰值（波形最大值）、均值（積分麵積/時間）及基值（脈衝間隔電流），解決傳統儀器難以捕捉短脈衝信號的問題。
（四）充放電模擬原理
利用雙向功率轉換電路實現能量雙向流動：充電模式下，電源輸出恒定電流/電壓對DUT供電；放電模式下，通道切換為灌電流狀態，吸收DUT釋放的能量（最大3A），模擬電池放電過程。該原理可用於測試充電器的恒流充電精度與截止電壓控製性能。

典型應用場景與優勢

便攜設備研發測試：在手機射頻測試中，其100nA靈敏度可監測待機功耗，可變電阻模擬電池老化過程，減少因電源響應慢導致的發射功率測試誤報。
醫療電子測試：低紋波輸出（<1mVrms）滿足心電監護儀等設備對電源純淨度的要求，精準模擬電池供電確保測試數據可靠性。
工業與科研領域：支持恒壓（CV）、恒流（CC）模式切換，在電機驅動測試中通過斜率控製（0.1V/s~100V/s）模擬啟動浪湧電流，評估驅動電路可靠性。

Keithley吉時利2306以專利電池模擬技術、超快瞬態響應與高精度測量能力，重新定義了便攜設備電源測試標準。其核心優勢在於通過硬件可編程電阻與閉環控製，實現“電源-負載-電池特性”的三位一體測試環境，既降低測試夾具複雜度，又將誤報故障降至最低。從實驗室研發到工業產線，該儀器通過GPIB/LAN自動化接口與多場景適配能力，為電子設備可靠性驗證提供標準化解決方案。在電池技術快速迭代的當下，2306憑借泰克旗下Keithley的精準測量基因，持續成為工程師的核心測試工具。
