吉時利2380-120-60可編程DC電子負載的詳細資料

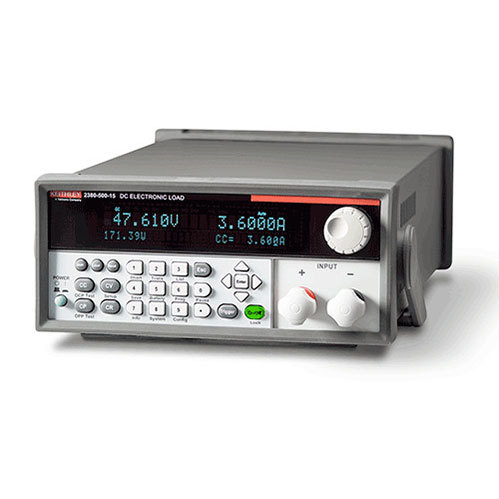

2380-120-60可編程DC電子負載是吉時利（Keithley）公司推出的一款高性能直流電子負載設備。作為2380係列的一員，它以其高精度、高分辨率、多功能性和易用性等特點，在電源測試、電子元件測試以及各類電子產品的研發、生產和質量控製中發揮著重要作用。這款電子負載專為滿足現代電子設備的測試需求而設計，適用於各種功率轉換設備的性能測試，如電源、充電器、太陽能電池、DC/DC轉換器等。

一、技術規格

1. 基本參數

➸ 型號：2380-120-60

➸ 功率：250W

➸ 最大電壓：120V

➸ 最大電流：60A

2. 分辨率與精度

➸ 電壓分辨率：0.1mV

➸ 電流分辨率：0.01mA

➸ 電壓精度：±(0.025%+0.05% FS)

➸ 電流精度：±(0.05%+0.05% FS)

3. 工作模式

➸ 恒定電流（CC）模式

➸ 恒定電壓（CV）模式

➸ 恒定電阻（CR）模式

➸ 恒定功率（CP）模式

4. 動態性能

➸ 動態循環頻率：高達25kHz

➸ 轉換速率：可達2.5A/μs（部分型號）

5. 保護功能

➸ 過壓保護（OVP）

➸ 過流保護（OCP）

➸ 過功率保護（OPP）

➸ 過熱保護（OTP）

➸ 本地/遠程反向電壓保護（LRV/RRV）

6. 接口與通信

➸ 內置接口：GPIB、USB、RS-232

➸ 遠程控製與通信：支持USB-TMC標準

7. 其他參數

➸ 尺寸：482mm × 131.4mm × 580mm

➸ 重量：約7kg（含包裝）

➸ 功耗：40VA（典型值）

➸ 工作溫度：0°C至40°C

➸ 存儲溫度：-20°C至70°C

二、功能特點

1. 高精度與高分辨率

2380-120-60可編程DC電子負載提供了0.1mV和0.01mA的高分辨率，以及±(0.025%+0.05% FS)的電壓精度和±(0.05%+0.05% FS)的電流精度，能夠精確測量和記錄測試過程中的電壓和電流變化，確保測試結果的準確性和可靠性。

2. 多種工作模式

該電子負載支持恒定電流（CC）、恒定電壓（CV）、恒定電阻（CR）和恒定功率（CP）等多種工作模式，能夠滿足不同測試場景的需求。同時，它還支持動態模式，可以模擬快速變化的負載條件，以評估被測設備在高速負載變化下的性能和穩定性。

3. 高動態循環能力

2380-120-60可編程DC電子負載具有高達25kHz的動態循環能力，可以模擬快速變化的負載條件，適用於測試具有瞬態響應特性的電源設備。同時，其轉換速率可達2.5A/μs（部分型號），能夠準確捕捉被測設備的瞬態響應特性。

4. 強大的保護功能

該電子負載內置了過壓保護（OVP）、過流保護（OCP）、過功率保護（OPP）、過熱保護（OTP）以及本地/遠程反向電壓保護（LRV/RRV）等多種保護功能，能夠確保被測設備和測試儀器的安全。

5. 遠程控製與通信

2380-120-60可編程DC電子負載內置GPIB、USB和RS-232等接口，支持USB-TMC標準，可以實現遠程控製和通信。測試人員可以通過計算機或其他遠程設備對測試儀器進行控製和監控，提高了測試的效率和便利性。

6. 用戶友好的界麵

該電子負載具有簡潔明了的用戶界麵和易於操作的控製麵板。測試人員可以輕鬆地設置測試參數、查看測試結果並進行數據分析。同時，它還支持多種語言顯示和多種數據存儲方式，方便測試人員進行數據管理和分析。

三、附件

1. 電源線

用於連接電子負載和電源插座，提供穩定的電源輸入。

2. 可編程DC電子負載快速入門指南

為測試人員提供快速上手的指導，包括基本操作、常用功能介紹以及注意事項等。

3. 文檔CD

包含電子負載的詳細說明書、技術手冊、驅動程序以及應用軟件等，方便測試人員進行深入學習和使用。

4. 校準服務

提供標準認證服務或國際認可的UKAS認證校準服務，確保電子負載的準確性和可靠性。

四、應用

1. 電源測試

吉時利2380-120-60可編程DC電子負載可用於測試各種電源設備，如AC/DC電源、DC/DC轉換器等。通過模擬不同的負載條件，可以評估電源設備的輸出電壓、輸出電流、效率以及穩定性等性能指標。

2. 電子元件測試

該電子負載可用於測試各種電子元件，如電阻器、電容器、電感器等。通過施加不同的電壓和電流條件，可以評估電子元件的電氣性能、溫度特性以及可靠性等。

3. LED照明驅動測試

隨著LED照明技術的不斷發展，對LED照明驅動器的要求也越來越高。2380-120-60可編程DC電子負載可用於測試LED照明驅動器的性能，包括輸出電壓、輸出電流、功率因數以及效率等指標。

4. 汽車電子測試

汽車電子設備對電源的穩定性和可靠性要求極高。該電子負載可用於測試汽車電子設備的電源係統，包括車載電源、電池管理係統等。通過模擬不同的負載條件和故障情況，可以評估汽車電子設備的性能和可靠性。

5. 生產線測試

在電子產品生產過程中，需要對每個產品進行性能測試以確保其質量。2380-120-60可編程DC電子負載可用於生產線上的快速測試，通過模擬不同的負載條件來評估產品的性能和穩定性。這有助於提高生產效率和產品質量。

2380-120-60可編程DC電子負載以其高精度、高分辨率、多功能性和易用性等特點，在電源測試、電子元件測試、LED照明驅動測試、汽車電子測試以及生產線測試等領域中發揮著重要作用。它是現代電子測試領域不可或缺的一款高性能測試設備。
