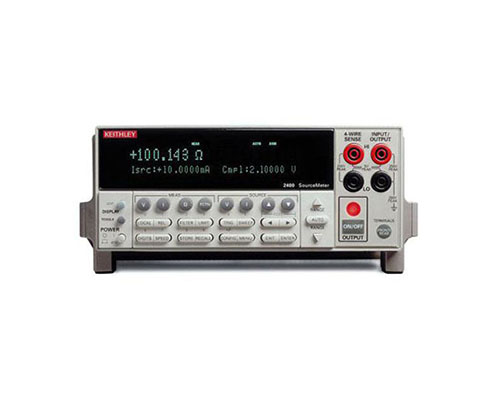

吉時利2401低壓數字源表
2401低壓數字源表是一款集成了電壓源、電流源、電壓表、電流表和歐姆表五合一功能的測試設備。它專為低壓測試應用而設計，提供1μV至20V的電壓範圍和10pA至1
吉時利2401低壓數字源表的詳細資料
2401低壓數字源表是一款集成了電壓源、電流源、電壓表、電流表和歐姆表五合一功能的測試設備。它專為低壓測試應用而設計，提供1μV至20V的電壓範圍和10pA至1A的電流範圍，具備0.012%的高精度和5位半的分辨率。此外，2401還支持多種通信協議和接口選項，如GPIB、RS-232等，方便用戶與其他測試設備進行連接和數據傳輸。其緊湊的設計和高穩定性使其成為電子測試和測量領域的好的選擇。
1. 基本介紹
應用領域 ：2401低壓數字源表主要針對光伏（太陽能）電池、高亮度LED（HBLED）、低壓材料和半導體器件進行測試。
係列歸屬 ：該設備是Keithley 2400係列數字源表家族的一員，專為需要緊密耦合源和測量的低壓測試應用設計。
2. 功能特性
電流與電壓（I-V）特性分析 ：2401數字源表優化了I-V特性分析，能夠精準地進行電流與電壓的測試。
電阻測量 ：具備高精度電阻測量功能，適用於各種低壓材料和半導體器件。 電壓與電流源功能 ：提供1µV-20V的電壓源和10pA-1A的電流源。
分辨率與精度 ：具有6½位分辨率，基本測量精度為0.012%。
高級功能 ：
2線、4線和6線遠程電壓源和測量感測。
高速感測線接觸檢查功能。
通過/失效比較器 ：用於快速排序/分選。
獨特的6線歐姆技術 ：提供防護和防護感測線，適用於測量電阻網絡或混合電路。
3. 技術規格
信號幅度 ：20V和1A。
輸入輸出插孔 ：具有前後香蕉輸入輸出插孔。
讀數速率 ：1700讀數/秒（4位半分辨率）。
軟件支持 ：支持與KickStart軟件的結合使用，提供快速讀數速率。
4. 使用價值
經濟性 ：在20V和1A的信號幅度上，以其前所未有的低價提供了源和測量單元的高級功能，使得高精度測試變得更加經濟高效。
高效性 ：為光伏電池、高亮度LED等領域的高精度測試提供了可靠的解決方案，優化了測試流程，提高了測試效率。
5、吉時利2401低壓數字源表基本特性
項目 | 描述 | 規格/值 |
產品名稱 | Keithley 2401 | _ |
類型 | 低壓數字源表 | _ |
係列 | 2400係列 | _ |
量程 | 電流 | 1A |
電壓 | 20V | |
測量精度 | 基本測量精度 | 0.012% |
分辨率 | _ | 5½位 |
功能 | 五合一儀器 | 電壓源、電流源、電壓表、電流表、歐姆表 |
操作模式 | 源和匯（4象限） | _ |
遠程傳感 | _ | 2、4和6線 |
讀數速率 | _ | 1700個讀數/秒（4½位） |
接口 | _ | GPIB、RS-232、Keithley TriggerLink |
應用軟件 | _ | Keithley LabTracer 2.0 IV曲線追蹤 |
6、2401低壓數字源表應用領域
應用領域 | 描述 | 示例 |
光伏（太陽能）電池 | 精確的源和阱電流測量 | 提升電池效率測試準確性 |
高亮度LED（HBLED） | 正向和反向電流電壓特性分析 | 確保精確的效率評估 |
低壓材料和半導體器件 | 電流與電壓（I-V）特性分析 | 電阻測量等高精度測試 |
教育與研究實驗室 | 基礎/入門級SMU，適用於各種測試 | 學生實驗、研究項目 |
生產測試應用 | 提供經濟實用的源和測量解決方案 | 便攜式電池供電設備和元件測試 |
吉時利2401低壓數字源表是一款功能強大、經濟實用的精密源測量單元（SMU），適用於多種低壓測試應用。通過緊耦合的源和測量電路設計，該儀器簡化了測試過程，提高了測試效率。同時，其豐富的附件和選件以及強大的功能和規格，使得2401成為電信、半導體、計算機、汽車和醫療等領域測試的好的選擇。此外，吉時利還提供了全麵的服務與支持，確保用戶能夠充分利用這款儀器的潛力。
