艾德克斯IT-E185功率表治具的詳細資料

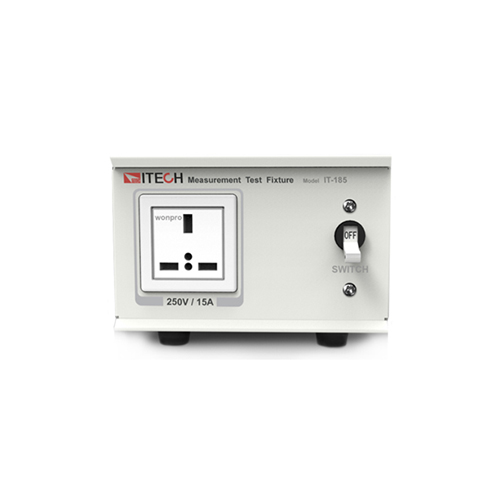

艾德克斯IT-E185功率表治具是一款專為IT9121/IT9121E功率表（極儀蘑菇官方网站进入IOS有售）設計的可選配件，旨在簡化功率表的接線測試過程，提高測試效率和安全性。以下是對該治具的簡要概述。

一、產品背景與介紹

艾德克斯電子有限公司（Itech Electronics, Co., Ltd.）作為一家專業的全方位電源解決方案供應商，致力於為用戶提供高質量、高可靠性的電子測試設備。IT-E185功率表治具正是該公司為滿足用戶在功率表接線測試中的需求而開發的一款重要配件。

IT-E185功率表治具專為IT9121/IT9121E功率表設計，旨在簡化接線過程，減少測試誤差，同時提高測試效率和安全性。該治具通過合理的布局和人性化的設計，使得用戶可以更加便捷地完成功率表的接線測試工作。

二、產品特點與優勢

1、接線便捷

IT-E185功率表治具在設計上充分考慮了用戶的使用習慣和需求。通過前麵板的三芯插座和後麵板的電壓、電流接線端子，用戶可以輕鬆地將待測物與功率表連接起來，無需複雜的接線操作。同時，治具還提供了電流端子保護蓋，有效防止了測量過程中電流端子的意外接觸，保障了用戶的安全。

2、適應性強

該治具能夠適應不同電流大小的測試需求。在測量較大電流時，用戶可以將電壓端子連接到靠近負載一側；在測量較小電流時，則可以將電流端子連接到靠近負載一側。這種靈活的設計使得IT-E185功率表治具能夠適應更廣泛的測試場景，提高了其通用性和實用性。

3、安全可靠

安全是電子測試設備設計中的重要考慮因素。IT-E185功率表治具在設計上充分考慮了安全性，采用了高質量的材料和工藝，確保了治具的穩定性和可靠性。同時，治具還配備了多種安全標誌和說明，提醒用戶在操作過程中注意安全和正確操作，有效避免了因操作不當導致的安全事故。

4、符合標準

IT-E185功率表治具在設計和製造過程中嚴格遵循了相關的國際標準和法規要求。該治具符合歐洲電磁兼容（EMC）指令2014/30/EU、低電壓（安全）指令2014/35/EU以及多項產品標準和參考標準。這些標準和法規的遵循，確保了治具的合規性和可靠性，為用戶提供了更加安全、可靠的測試環境。

三、產品規格與參數

IT E185功率表治具的詳細規格和參數如下：

   型號：IT-E185

   版本號：V2.0

   發布日期：2016年06月21日

   手冊部件號：IT-E185  402317

   適用功率表：IT9121/IT9121E

   尺寸：具體尺寸圖見用戶手冊

   接口：前麵板三芯插座、後麵板電壓接線端子、電流接線端子

   安全標誌：包括直流電ON、交流電OFF、保護性接地端子等

   法規標記：符合CE標記要求，符合WEEE指令（2002/96/EC）標記要求

四、使用方法與注意事項

1. 使用方法

（1）將待測物的輸入端接至治具前麵板的三芯插座。

（2）無需剪斷插頭，經過治具後，治具會自動從三芯插頭裏麵剝離出電壓端子和電流端子。

（3）將對應的電壓端子和電流端子與功率表上對應端子相連。

（4）將治具後麵板的AC電源輸入插座連接220V交流輸入。

（5）連接完成測量回路後，請安裝好電流端子保護蓋，避免測量過程中接觸到電流端子。

2. 注意事項

（1）在連接治具和功率表時，請確保電源已關閉，避免觸電危險。

（2）在測量過程中，請注意觀察電流和電壓的變化情況，確保測試結果的準確性。

（3）請勿在潮濕或腐蝕性環境中使用治具，以免影響其性能和壽命。

（4）請定期清潔治具和功率表，保持其幹淨、整潔。

五、應用場景與案例

IT-E185功率表治具廣泛應用於各種電子設備的功率測試場景，如AC  DC適配器的交流輸入功耗測試等。以下是一個具體的應用案例：

測試AC  DC適配器的交流輸入功耗

測試目的：測量AC  DC適配器的交流輸入端功耗。

未使用治具時：

用戶需要將與市電連接的插頭剪斷，引出內部的L、N及GND三根線，然後按照電壓並聯回路和電流串聯回路的原理，將功率表的電壓和電流端子接入回路中。這種方法操作複雜，且容易損壞插頭和線路。

使用治具時：

用戶隻需將待測AC  DC適配器的輸入端接至治具前麵板的三芯插座，然後經過治具後自動剝離出電壓端子和電流端子，與功率表上對應端子相連即可。這種方法操作簡單、快捷，且無需破壞原有插頭和線路，大大提高了測試效率和安全性。

六、總結與展望

艾德克斯IT-E185功率表治具是一款設計合理、功能實用、安全可靠的測試配件。通過簡化接線過程、提高測試效率和安全性，該治具為用戶提供了更加便捷、高效的測試體驗。未來，隨著電子技術的不斷發展和測試需求的日益多樣化，艾德克斯電子有限公司將繼續致力於開發更多高質量、高性能的測試設備和配件，滿足用戶的多樣化需求。

同時，蘑菇官方网站进入IOS也希望用戶在使用IT-E185功率表治具時能夠遵循用戶手冊中的操作指南和安全注意事項，確保測試過程的順利進行和人員安全。如有任何疑問或問題，歡迎隨時聯係艾德克斯電子有限公司的客戶服務團隊，蘑菇官方网站进入IOS將竭誠為您提供專業的技術支持和服務。

以上就是對艾德克斯IT-E185功率表治具的簡要概述，涵蓋了產品背景、特點、規格、使用方法、注意事項以及應用場景等多個方麵。
