TH2851-080阻抗蘑菇网站成人
TH2851-080精密阻抗蘑菇网站成人是一款高性能的測試儀器，廣泛應用於電子元件、材料以及半導體器件的阻抗參數評估和性能分析。以下是對該產品的詳細介紹，包括功能、性
TH2851-080阻抗蘑菇网站成人的詳細資料
TH2851-080精密阻抗蘑菇网站成人是一款高性能的測試儀器，廣泛應用於電子元件、材料以及半導體器件的阻抗參數評估和性能分析。以下是對該產品的詳細介紹，包括功能、性能、參數及附件等方麵。
一、產品概述

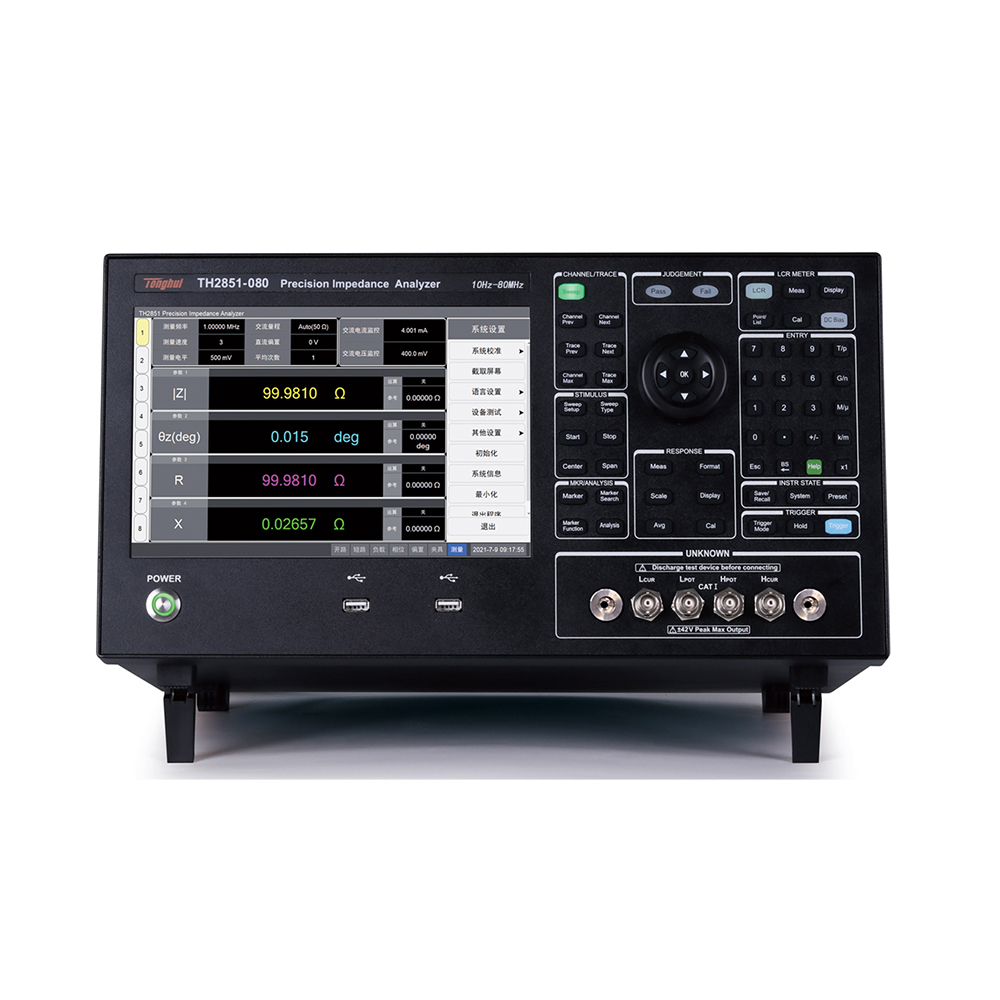

TH2851-080精密阻抗蘑菇网站成人是同惠電子采用先進的數字化自動平衡電橋原理及二十餘年阻抗測量儀器研發的深厚技術積澱，潛心研製成功的新一代阻抗測試儀器。該儀器基於Windows10操作係統，摒棄了傳統國產儀器複雜繁瑣的操作界麵，實現了全電腦化操作界麵，讓測試更智能、更簡便。它不僅達到了120MHz的頻率上限，還創造性地實現了阻抗分析與獨立LCR測試的融合，為用戶提供了便捷高效的測試體驗。
二、功能特點
1、高精度測量：
TH2851-080在10Hz至130MHz的頻率範圍內，以及1mΩ至100MΩ的阻抗範圍內，都能達到理想的測量精度，其中最高精度可達0.08%。這一精度遠高於采用射頻V/I法的阻抗蘑菇网站成人及網絡分析法的網絡蘑菇网站成人的阻抗測試精度。
寬帶自動調零型自動平衡電橋技術的應用，使得儀器在更寬的頻率和阻抗範圍內都能保持高精度測量。
2、高速度和穩定性：
儀器具有高達5ms（部分資料提及2.5ms，具體可能因測試條件而異）的測試速度，能夠快速完成測試任務。
高穩定性和一致性保證了測試結果的可靠性。在速度5、測試頻率1MHz的條件下，測量100Ω電阻的軌跡噪聲≦0.003%（≦±0.0015Ω）。
3、全電腦化操作界麵：
基於Windows10操作係統，提供了中英文操作界麵，適合中外客戶不同的語言需求。
10.1英寸TFT LCD顯示器，分辨率為1280×800，帶電容觸屏操作，使得操作更加直觀和便捷。
4、多種測試方式：
支持點測、列表掃描、圖形掃描三種測試方式。
列表掃描功能可以設置多達1601個測試點，每個點可以單獨設置測試頻率、測試電壓、直流偏置等測試條件。
圖形掃描模式可以4通道同時顯示，每個通道可以顯示多達4條曲線，通道和曲線有16種分屏顯示方式。
5、強大的分析功能：
具有光標分析能力，可以通過光標讀取測量結果的數值、查找曲線上的特定點、分析曲線測量結果並計算統計數據。
支持等效電路分析測試功能，提供了7種基本的電路模型用於等效不同類型的器件。可以通過仿真的等效電路參數值的阻抗擬合曲線與實際測量的阻抗曲線進行對比。
支持晶體振蕩器分析（壓電器件分析），可以測量並計算晶體的諧振頻率、反諧振頻率、品質因數等重要參數。
6、高兼容性：
支持SCPI指令集，兼容KEYSIGHT E4990A、E4980A、E4980AL、HP4284A等國外同類儀器。
三、技術參數
參數類別 | 具體參數 |
顯示 | 10.1英寸TFT LCD顯示器，1280×RGB×800分辨率，電容式觸摸屏 |
測量範圍 | 10Hz至80MHz（TH2851係列其他型號可達130MHz），1mΩ至100MΩ（部分資料提及25mΩ至40MΩ為10%測量精度範圍，具體以官方為準） |
準確度 | 最高可達0.08% |
測試速度 | 高達5ms（部分資料提及2.5ms） |
AC測量參數 | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC等 |
DC測量參數 | VDC、IDC、DCR等 |
測試電平 | AC電壓5mV至2Vrms（部分資料提及5mV至1Vrms），分辨率1mV；AC電流50uA至20mArms（部分資料提及200uA至20mArms），分辨率10uA（或20uA）；DC偏置電壓0V至±40V，電壓分辨率1mV；DC偏置電流0mA至±100mA，電流分辨率40uA |
測試端配置 | 四端對，可有效消除測試線電磁耦合的影響 |
輸出阻抗 | 25Ω/100Ω |
典型測量時間 | 五檔：1（快速）至5（精確），分別為2.5ms、10ms、40ms、80ms、400ms（不包括通訊時間的算數平均值，每個頻率測試速度會略有不同） |
接口 | RS232C、USB HOST、USB DEVICE、LAN、GPIB、HANDLER、VGA、HDMI等 |
開機預熱時間 | 60分鍾 |
輸入電壓 | 100-120VAC/198-242VAC可選擇，47-63Hz |
功耗 | 最大150VA |
尺寸 | 428x220x325mm（寬x高x深） |
重量 | 14.5kg |
四、附件及選配
TH2851-080精密阻抗蘑菇网站成人的標準附件包括夾具TH26047、短路片TH26010和四端帶卡夾具TH26005C。此外，用戶還可以根據測試需求選配以下附件：
* 磁環夾具（片式）TH26007A、磁環夾具TH26008A
* 帶盒貼片測試線TH26009B
* 夾具TH26048、測試夾具TH26062A、測試夾具TH26063
* 高頻貼片夾具TH26108C
* 電介質測試夾具TH26077（用於介質材料介電常數、介質損耗分析）
五、應用領域
同惠TH2851-080精密阻抗蘑菇网站成人廣泛應用於以下領域：
* 電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。
* 半導體元件：如LED驅動集成電路寄生參數測試分析、變容二極管的C-VDC特性測試、晶體管或集成電路的寄生參數分析等。
* 其他元件：如印製電路板、繼電器、開關、電纜、電池等的阻抗評估。
* 介質材料：如塑料、陶瓷和其他材料的介電常數和損耗角評估。
* 磁性材料：如鐵氧體、非晶體和其他磁性材料的導磁率和損耗角評估。
* 半導體材料：如半導體材料的介電常數、導電率和C-V特性測試。
* 液晶單元：如介電常數、彈性常數等C-V特性測試。
TH2851-080精密阻抗蘑菇网站成人以其高精度、高速度、高穩定性和強大的分析功能，成為電子元件、材料以及半導體器件阻抗參數評估和性能分析的好的選擇。同時，其豐富的附件和選配選項也滿足了不同用戶的測試需求。
