LCR數字電橋TH2840的詳細資料

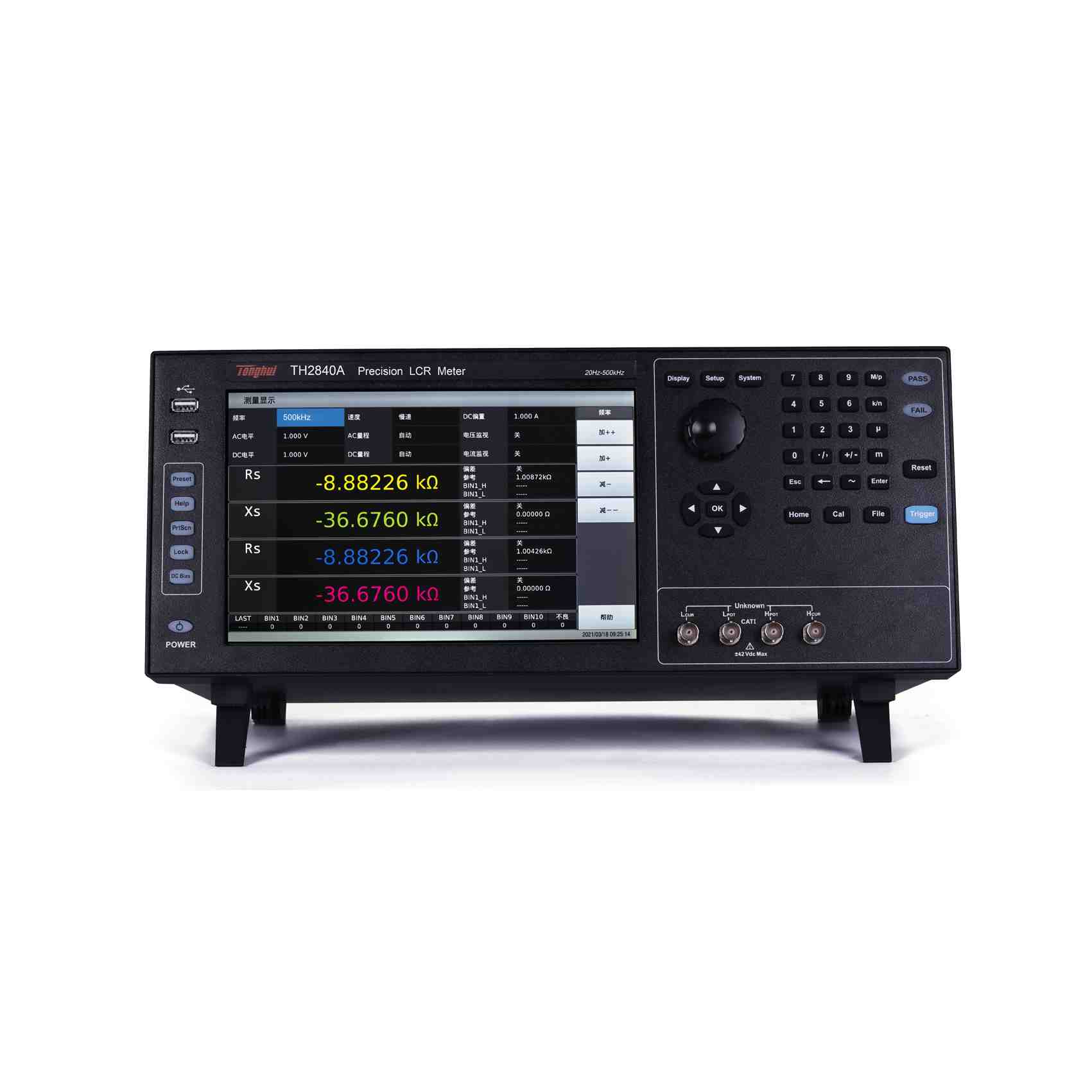

TH2840高速精密LCR數字電橋是常州同惠電子的新一代產品，采用雙CPU架構和10.1寸電容式觸摸屏，具備高分辨率、高速度（最快達1800次/秒）、高穩定性和一致性等特點。其測試頻率範圍從20Hz至500kHz或2MHz，支持四參數測量和多種測試方式，適用於電容器、電感器等多種無源元件的阻抗參數評估和性能分析。此外，TH2840還兼容多種指令集，方便與其他設備連接和自動化測試。

一、產品概述：

    TH2840 高速精密LCR數字電橋是常州同惠電子采用新一代技術研製的產品，提供了兩種型號（TH2840A和TH2840B），測試頻率範圍分別為20Hz500kHz和20Hz-2MHz。

    該產品采用雙CPU架構、Linux底層係統、10.1寸電容式觸摸屏，以及中英文操作界麵，極大地提升了測試速度和操作便捷性。

二、主要特點

1、高分辨率顯示屏：

 采用10.1英寸電容式觸摸屏，分辨率高達1280×800，顯示清晰直觀。

 支持中英文操作界麵，內置使用說明及幫助，操作便捷。

2、高速度和雙CPU架構：

 得益於雙CPU設計，一個CPU負責測試處理數據，另一個CPU負責顯示數據，測試速度高達1800次/秒，極大提高了測試效率。

 0.56ms的測量速度可完美解決需要實時采樣體現被測件瞬態變化特征或測量變化過程相應時間的測試需求。

3、高精度和寬量程：

 基本精度可達0.05%，滿足高精度測試需求。

 設計頻率範圍從20Hz至500kHz（TH2840A）或2MHz（TH2840B），彌補了500kHz頻率範圍內缺乏高性能電橋的缺點。

 提供14個量程配置，確保測試的準確性和穩定性。

4、多種測試方式和功能：

 支持點測、列表掃描、圖形掃描三種測試方式。

 可進行四參數測量，包括AC Cp/Cs、Lp/Ls、Rp/Rs等。

 提供201點多參數列表掃描功能和圖形掃描功能，支持1/2/4分屏顯示。

 具有10檔分選功能，分選結果可直接輸出至HANDLER接口。

5、高兼容性和擴展性：

 支持SCPI/MODBUS指令集，兼容KEYSIGHT E4980A、E4980AL、HP4284A等儀器。

 提供RS232、USB HOST、USB DEVICE、HANDLER、LAN等多種接口，方便與其他設備連接和數據傳輸。

 可控製最多6台TH1778係列偏流源，擴展性強。

6、智能固件升級：

 儀器本身功能完善，支持通過係統設置界麵或文件管理界麵進行固件升級，無需返廠進行。

 智能搜索儀器內存、外接優盤或局域網內升級包，並自動進行升級。

三、應用領域

1、無源元件：電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。

2、半導體元件：LED驅動集成電路寄生參數測試分析；變容二極管的C-VDC特性；晶體管或集成電路的寄生參數分析。

3、其他元件：印製電路板、繼電器、開關、電纜、電池等阻抗評估。

4、介質材料：塑料、陶瓷和其他材料的介電常數和損耗角評估。

5、磁性材料：鐵氧體、非晶體和其他磁性材料的導磁率和損耗角評估。

6、半導體材料：半導體材料的介電常數、導電率和C-V特性評估。

四、技術規格

1、顯示：10.1英寸電容觸摸屏，比例16:9，分辨率1280×RGB×800。

2、測量參數：四參數任意選擇，包括AC Cp/Cs、Lp/Ls、Rp/Rs等。

3、測試頻率：範圍20Hz-500kHz（TH2840A）/20Hz-2MHz（TH2840B），精度0.01%，分辨率根據頻率範圍不同而有所差異。

4、AC測試信號：電壓範圍5mVrms-20Vrms（F≤1MHz）/5mVrms-15Vrms（F>1MHz），電流範圍50μArms-100mArms。

5、DC測試：包括RDC、VDC、IDC等參數測量。

6、接口：RS232、USB HOST、USB DEVICE、HANDLER、LAN等。

7、功耗：不小於130VA。

8、尺寸和重量：體積為430mm（寬）×177mm（高）×265mm（深），淨重11kg。

同惠TH2840高速精密LCR數字電橋憑借其高分辨率顯示屏、高速度和雙CPU架構、高精度和寬量程、多種測試方式和功能、高兼容性和擴展性以及智能固件升級等特點，在電子元件測試領域具有廣泛的應用前景和市場需求。

文章來源數字電橋
