有客戶問：什麽是電能四象限，如何測量？

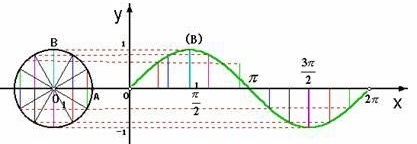

蘑菇官方网站进入IOS電子回複是：電壓和電流的相位是指電壓和電流正弦波在波峰、波穀或之間的某點的標度。相位差指的是兩個頻率相同的交流電相位的差。電壓和電流相位差Φ的餘弦值cosΦ就是功率因數PF。
而電壓電流相位差Φ的範圍是0°~360°，或者-180°~+180°，在以下四象限圖中按逆時針方向旋轉0°~360°分別對應I、II、III和IV象限（或者0°~180°和-180°~0°）。

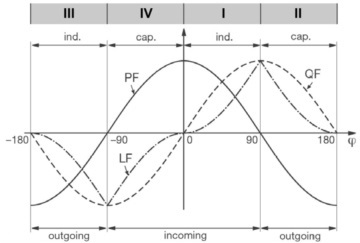

將上述相位差Φ對應到餘弦函數便得到以下常見的波形，0°~180°對應I和II象限，-180°~0°對應III和IV象限。
定義電能四象限的意義在於可以確定負載類型（電壓和電流相位關係），以及功率的方向：正向+P=消耗有功（用電端）= 發電（電廠）；反向-P =發出有功（用電端）；+Q=吸收無功（用電端）；-Q =發出無功（用電端）。
第I象限： 正向感性（PF>0 滯後）
第II象限：反向容性（PF<0 超前）
第III象限：反向感性（PF<0 滯後）
第IV象限：正向容性（PF>0 超前）
對於發電機或者說發電廠設計，發電機本身要工作在一定的滯後功率因數條件下才具有最佳的性能（第I象限），進相運行會導致鐵芯損耗增加和端部漏磁增加（第IV象限）。這樣是電能四象限定義並測量的其中一種應用。
德國GMC-I集團CAMILLE BAUER的在線電能質量監測裝置LINAX PQ3000/PQ5000, 在線電壓故障錄波智能電量表SINEAX AM1000/AM2000/AM3000等產品係列可以測試並指示四象限的功率因數和有功、無功電能等參數。
| Measured quantity | 1L | 2L | 3Lb | 3Lu | 3Lu.A | 4Lu | |
| Active energy I+IV， | high tariff | √ | √ | √ | √ | √ | √ |
| Active energy II+III， | high tariff | √ | √ | √ | √ | √ | √ |
| Reactive energy I+II， | high tariff | √ | √ | √ | √ | √ | √ |
| Reactive energy III+IV， | high tariff | √ | √ | √ | √ | √ | √ |
| Active energy I+IV， | low tariff | √ | √ | √ | √ | √ | √ |
| Active energy II+III， | low tariff | √ | √ | √ | √ | √ | √ |
| Reactive energy I+Il， | low tariff | √ | √ | √ | √ | √ | √ |
| Reactive energy III+IV | low tariff | √ | √ | √ | √ | √ | √ |
| PF quadrant I | √ | ||
| PF quadrant II | √ | ||
| PF quadrant III | √ | ||
| PF quadrant IV | √ |

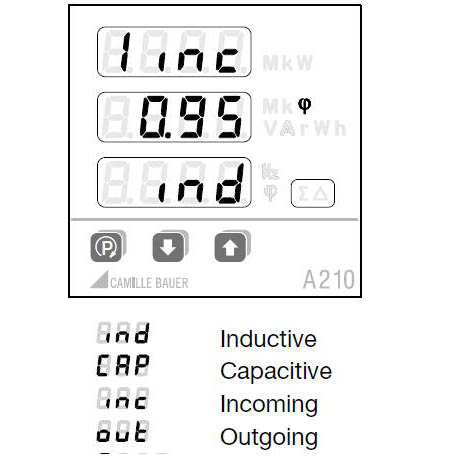

多功能電量顯示表SINEAX A210/A220/ A230/A230s也可以通過正向（Inc：Incoming）、反向（out：Outgoing）和感性（Ind：Inductive）、容性（CAP：Capacitive）的組合顯示四象限的功率因數和有功、無功電能等參數。
如您需要測試電能四象限，也在尋求測試方法和電能質量蘑菇网站成人，聯係蘑菇官方网站进入IOS為您提供解決方案吧。
|
||||
|
||||
 |
