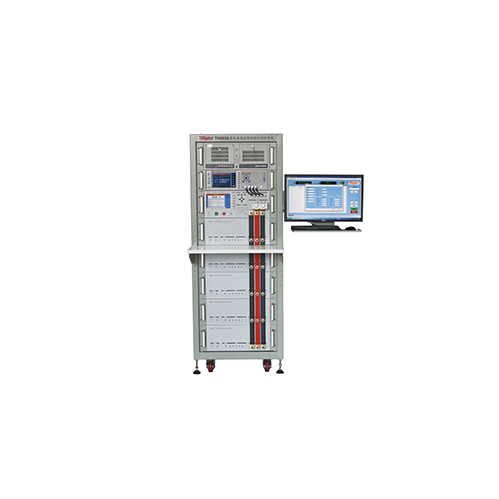

同惠TH903A電感偏流測試係統是一款集成了先進的LCR測試儀與直流偏置電流源的綜合性測試設備，專為電感器和其他磁性材料的特性分析而設計。以下是對同惠TH903A技術參數的詳細介紹：

一、係統概述

同惠TH903A電感偏流測試係統整合了高性能的LCR測試儀（如TH2829A/C、TH2827A/C、TH2838等）和直流偏置電流源（如TH1778係列），通過工控機及其配套測試軟件，實現了對電感器、電抗器等元件在直流偏置條件下的高精度測試。該係統廣泛應用於電感器質量檢測、產品特性分析等領域，是電感器/鐵芯等偏置電流特性檢測的理想工具。

二、主要技術參數

1、LCR測試儀參數：

可選型號：TH2829A/C、TH2827A/C、TH2838等，支持頻率範圍從20Hz到2MHz不等，滿足不同測試需求。

顯示方式：通過LCR顯示屏和工控電腦顯示器同時顯示測試數據，便於實時監控和記錄。

測量精度：采用新一代交直流疊加測試原理，確保高精度測量。

2、直流偏置電流源參數：

型號：TH1778係列，包括TH1778A、TH1778AS等，提供從0到20A（可擴展至120A）的恒流輸出。

電流步進：精細可調，小於5A時步進為25mA，大於5A時步進為100mA，滿足高精度測試需求。

頻率響應：高達2MHz，適應高頻測試環境。

3、係統整合參數：

控製模式：支持上位機控製、實體按鍵控製和腳控開關控製，操作靈活便捷。

數據存儲：提供數據庫、Excel、Txt三種格式文件存儲，方便數據管理和分析。

界麵語言：支持中英雙語界麵切換，滿足不同語言環境需求。

4、其他參數：

體積與重量：係統體積為600mm(W)×1600mm(H)×800mm(D)，淨重約150kg，結構緊湊且穩固。

連續工作時間：在連續加載最大電流條件下，可穩定工作2-3小時。

工作環境：適應0℃-55℃的溫度範圍和低於90%RH的濕度環境，確保設備長期穩定運行。

三、性能特點

高穩定性與頻率響應：係統具備高穩定性和高頻率響應能力，確保測試結果的準確性和可靠性。

可擴展性與可裁剪性：LCR測試儀和直流偏置電流源均可根據需要自由組合和擴展，滿足不同測試場景的需求。

圖形化操作界麵：采用圖形化操作界麵設計，操作直觀易懂，提高工作效率。

多種電流輸出方式：支持單一電流、步進掃描、多頻點圖形化掃描等多種電流輸出方式，滿足複雜測試需求。

實時操作與參數設置：支持實時操作所有參數及設置，無需等待即可查看測試結果。同時提供方便快捷的參數設置文件保存功能，便於後續測試使用。

四、應用領域

同惠TH903A電感偏流測試係統廣泛應用於電感器、電抗器、鐵芯/鐵氧體材料以及其他磁性材料的特性分析中。通過精確的LCR測量和直流偏置電流源的應用，該係統能夠深入揭示這些材料在偏置條件下的電氣性能變化規律，為產品研發、質量控製和故障診斷提供有力支持。

綜上所述，同惠TH903A電感偏流測試係統憑借其先進的技術參數和卓越的性能特點，在電感器和其他磁性材料的測試領域中具有顯著的優勢和廣泛的應用前景。
