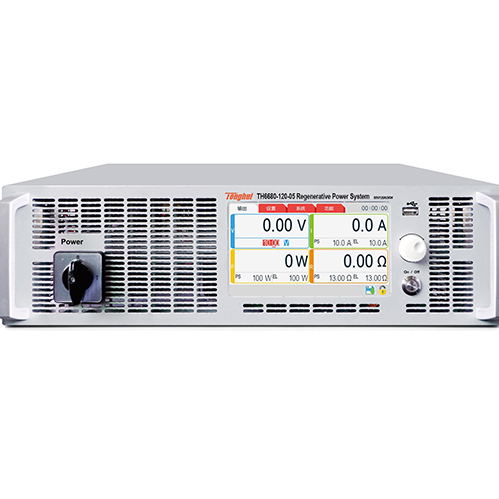

同惠TH6680-120-05是一款性能卓越、功能強大的可編程雙向回饋式大功率直流電源，適用於多個領域，並具備高效、環保、靈活等多重優勢。其技術參數詳細如下：
1基本參數：
型號：TH6680-120-05
額定輸出（電源模式）：0-5kW
電壓範圍：0-80V
電流範圍：0-120A
內阻範圍：0.02-25Ω
額定輸入（負載模式）：與電源模式相同
2負載調節率：
電壓負載調節率：≤0.05%FS（從空載到滿載）
電流負載調節率：≤0.15%FS（從空載到滿載）
功率負載調節率：≤0.75%FS（從空載到滿載）
3電源調節率：
電壓電源調節率：≤0.02%FS（在輸入電壓變化±10%時）
電流電源調節率：≤0.05%FS（在輸入電壓變化±10%時）
功率電源調節率：≤0.05%FS（在輸入電壓變化±10%時）
4設定值與回讀值精度：
電壓設定值精度：≤0.1%FS（在25℃±5℃環境下）
電流設定值精度：≤0.2%FS（在25℃±5℃環境下）
功率設定值精度：≤1%FS（在25℃±5℃環境下）
電壓回讀值精度：≤0.2%FS（在25℃±5℃環境下）
電流回讀值精度：≤0.2%FS（在25℃±5℃環境下）
功率回讀值精度：≤1%FS（在25℃±5℃環境下）
5分辨率：
電壓設定值分辨率：10mV
電流設定值分辨率：0.1A
功率設定值分辨率：1W
電壓回讀值分辨率：10mV
電流回讀值分辨率：0.1A
功率回讀值分辨率：1W
內阻設定值/回讀值分辨率：0.001Ω
6紋波與噪聲：
差模電壓紋波與噪聲：≤200mVp-p 和 16mVrms（在20Hz-2MHz範圍內）
差模電流紋波與噪聲：≤80mArms
7動態性能：
動態恢複時間：≤1.5ms（從50%到100%負載變化）
8遠程感測補償：
遠程感測補償：≤0.5%FS
9電源效率與能量回饋效率：
電源裝換效率：≤93%
能量回饋效率：高達92.5%
10體積與重量：
外殼尺寸（寬x高x深）：430x133x703.5mm
整體尺寸（寬x高x深）：483x133x793.5mm
淨重：18.5kg
11供電電源：
供電電壓範圍：342VAC-528VAC
供電頻率範圍：44-66Hz
12保護功能：
具備過壓保護（OVP）、過流保護（OCP）、過功率保護（OPP）和過溫保護（OTP）
13接口與通訊：
支持RS232、USB HOST、USB DEVICE、LAN等通訊接口
支持SCPI和MODBUS協議
14特殊功能：
內置真實函數發生器，可產生正弦、三角形、梯形、階躍、矩形等多種波形
具有電源模式下的CV（恒壓）、CC（恒流）、CR（恒阻）、CP（恒功率）操作模式
適用於電動汽車用電機、控製器、動力電池等產品的測試
同惠TH6680-120-05作為一款高性能的雙向回饋式大功率直流電源，不僅具有寬範圍的輸出電壓和電流調節能力，還具備高精度的設定值和回讀值、低紋波與噪聲、快速的動態響應以及高效的能量回饋等特點，非常適用於需要高精度、大功率測試的場合。
