2024-11-22

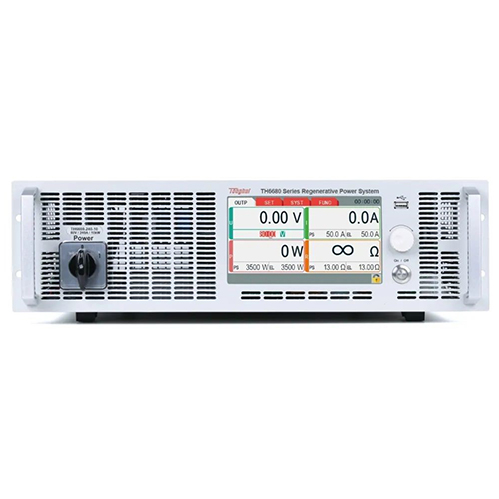

同惠TH66200-210-15是一款雙向回饋式大功率直流電源，輸出電壓200V，電流高達210A，功率15kW。它具備高效能量回饋、多種輸出模式及豐富的通訊接口，廣泛應用於新能源測試、汽車電子等領域。以下是其詳細技術參數：
1、基本規格：
型號：TH66200-210-15
額定輸出（電源模式）：
功率：0-15kW
電壓：0-200V
電流：0-210A
內阻：0.033-50Ω
額定輸入（負載模式）：
功率：0-15kW
電壓：0-200V
電流：0-210A
內阻：0.033-50Ω
2、調節率：
負載調節率：
電壓：≤0.05% FS
電流：≤0.15% FS
功率：≤0.75% FS
電源調節率：
電壓：≤0.02% FS
電流：≤0.05% FS
功率：≤0.05% FS
3、設定值與回讀值：
設定值最小分辨率：
電壓：10mV
電流：0.01A
功率：1W
內阻：0.01Ω
回讀值最小分辨率：
電壓：10mV
電流：0.01A
功率：1W
內阻：0.0001Ω
4、精度：
設定值精度（12月，25℃±5℃）：
電壓：≤0.1% FS
電流：≤0.2% FS
功率：≤1% FS
內阻：≤最大阻值的1%±1%最大電流
回讀值精度（12月，25℃±5℃）：
電壓：≤0.2% FS
電流：≤0.2% FS
功率：≤1% FS
內阻：≤最大阻值的1%±1%最大電流
5、紋波與噪聲：
差模電壓：≤320mVp-p and 45mVrms
差模電流：≤66mArms
6、動態性能：
動態恢複時間（50%-100%負載）：≤1.5ms
7、保護功能：
遠程感測補償：≤5% FS
電源裝換效率：≤93%
能量回饋效率：≤93%
8、物理特性：
外殼尺寸（WxHxD）：430×133×703.5mm
整體尺寸（WxHxD）：483×133×793.5mm
重量（淨重）：32.5kg
9、供電電源：
電壓範圍：342VAC-528VAC
頻率範圍：44-66Hz
10、其他功能：
內置函數發生器：可形成正弦、三角形、梯形、階躍、矩形等多種波形，並支持任意信號發生器形成複雜函數信號。
接口與通訊：支持RS232、USB HOST、USB DEVICE、LAN、GPIB等多種通訊接口，方便與PC進行數據通訊及遠程控製。
文件操作係統：支持中英文操作界麵，具有靈活的文件操作係統，可存儲和調用測試序列及波形。
同惠TH66200-210-15作為一款高性能的雙向回饋式大功率直流電源，不僅具有寬範圍的輸出電壓和電流調節能力，還具備高精度的設定與回讀值、低紋波與噪聲、快速的動態響應以及多種保護功能和通訊接口，適用於電動汽車、電源測試、電池測試等多個領域。
