2024-11-28

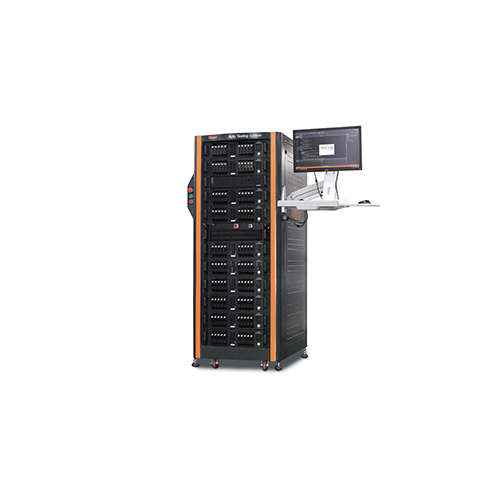

TH300-B電池模組/電池包充放電測試是衡量電池性能和安全性的重要環節，其指標參數主要包括以下幾個方麵：
一、充電測試指標參數
1、充電電流：應低於電池模組/電池包額定電流的百分之十五到二十，具體值需根據電池規格確定。
2、充電電壓：需低於電池模組/電池包的額定電壓，並在充電過程中逐漸上升至設定的充電截止電壓，一般為4.2V（具體取決於電池類型）。
3、充電速率：評估電池模組/電池包在充電時的速度，通常以單位時間內充入的電量來衡量。
4、充電效率：指電池模組/電池包在充電過程中實際充入的電量與理論充入電量的比值。
5、熱穩定性：監測充電過程中電池模組/電池包的溫度變化，確保其在安全範圍內。
二、放電測試指標參數
1、放電電流：應低於電池模組/電池包額定電流的百分之十到十五，具體值同樣需根據電池規格確定。
2、放電電壓：在放電過程中逐漸降低，直至達到設定的放電截止電壓，一般為2.5至3.0V。
3、放電容量：電池模組/電池包在放電過程中實際放出的電量，是評估電池性能的重要指標。
4、放電特性：包括放電曲線的形狀、放電平台的高低和放電時間的穩定性等，反映電池模組/電池包的放電行為。
5、倍率放電性能：在不同放電倍率下（如0.5C、1C、2C等）評估電池模組/電池包的放電性能。
三、綜合測試指標參數
1、循環穩定性：通過多次充放電循環測試，評估電池模組/電池包性能的穩定性。
2、循環壽命：反複充放電直至電池容量下降到原有的一定比例（如80%的初始容量），以此評估電池的使用壽命。
3、安全性測試：包括短路測試、過充測試等，以評估電池模組/電池包在極端情況下的安全性和穩定性。
指標項目 | 指標參數 | |
充電 | 充電模式 | 恒流充電。恒壓充電。恒流恒壓充電。恒功率充電。中工步。工 況 校 拉 ，輥 填 工 |
截止條件 | 主通道：電壓.電流，相對時間。客量。-AV.白定文變量 | |
輔助通道：溫度。電壓.通訊讀取參做值 | ||
城電 | 城電模式 截止備件 | 怔動坡電。恒功率坡電。恒阻坡電，中坡電。工況模擬，輯坡 |
主通道：電壓.電流，相對時間。客量。-AV.白定文變量 | ||
輔助通道：溫度。電壓.通訊讀取參費值 | ||
衝工步 | 充電 城電 | 電流脈衝，功率綠衝 |
電流脈衝。功率綠衝 | ||
小 9 中 寬 度 | 100m | |
衝個費 | 單個脈衝工參可支持255個不同的能中 | |
藏止條件 | 電壓。相對時間，輔功通道電壓，輔功通道碧度 | |
充電模式 | 時間-電流。時間功率 | |
工況模擬 | 城電模式 | 時間-電流，時間功率 |
藏止條件 | 時間。行號，輔功通道電壓。輛功通道要度 | |
DCIR直油內用 | 用兩個階段電流變化測試的方法進行直流內用測試 內用r=AwAi,測量後軟件白動計算內阻井那成報告 | |
能環數率 | 能量清耗方式 工作效率 | 能量回饋型，量大效率點回饋數率>90% |
> 9 2 % ( 是 大 數 率 點 | ||
電瑰語 | s% | |
福環 | 福環測試範圍 | 1-65535次 |
單播環工步費 | 65535 | |
福環旅食 | 具有最食福環功能，最大支持3屋誠食 | |
保護 |
軟件保護 | 掉電霞據保護 |
過壓，欠壓，反接。的障或組出工步設置條件的聲光報警功能 | ||
具有脫機比功能 | ||
可設定安全保護條件，可設置參黏包括：電壓上限，電壓下限。電 流上限。電流下限，客量上限。通時時間、白定義變量 | ||
可設定輔功通道保護備件，可設置參監包括：溫度上限。溫度下限 | ||
硬件保護 | 具備防反接保護。孤島保護。缺相保護，機櫃防護等級P20 | |
通特點 | 恒源與恒壓源采用項閉環結構 | |
通道控製模式 | 獨立控製。也可以統一操作 | |
數操展現方式及內容 | 福環號。步次號，步次狀態，累計時間，步次時間。電壓，電流 功率，容量，能量。直流內圖，溫度，采精時間，福環曲場，恒流 充電客量。恒恒壓充電容量。坡電客量。充坡電數率。間文充電 時間，恒流間壓充電時間，坡電時間，充電中值電壓，坡電中值電 壓.充坡電開路電壓。特止電壓，輔功通道鼓據 | |
電壓電流檔測采樣 | 四場製連接 | |
聲 | 65舊 | |
上位機通訊方式 | 基於TCAIP語議，一台上位機可以控製多台設備，同時上位機可以 將數據上傳拾MES | |
第三方設備通訊方式 | CAN(標配)。RS485(選配),支持BMS . 報動台。環境箱等 | |
數據輸出方式 | EXCEI2003,2010.CSV | |
通信接口 | 網口 | |
通道並聯 | 支持多通道並聯，提高電濃量程 | |
TH300-B電池模組/電池包充放電測試的指標參數涵蓋了充電、放電和綜合測試等多個方麵，這些參數共同構成了評估電池性能和安全性的重要依據。
