2024-12-04

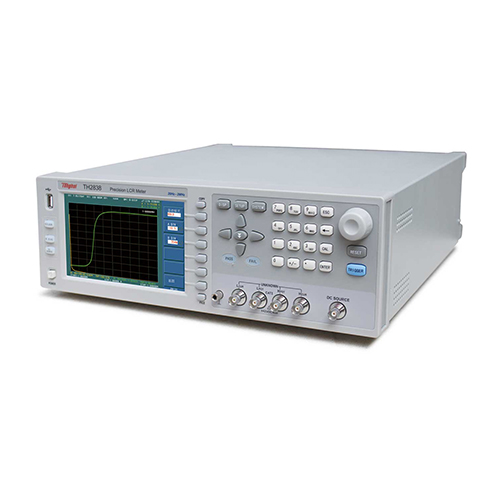

TH2838A、TH2838、TH2838H是常州同惠電子股份有限公司生產的采用當前國際先進的自動平衡電橋原理研製成功的新一代阻抗測試儀器。這三款儀器在核心功能和應用領域上高度相似，但存在一些細微的差別，以下是對這三款儀器的詳細比較：
一、基本性能參數
項目 | TH2838A/TH2838H/TH2838 |
測試信號源輸出阻抗 | 100Ω，±1%@1kHz |
測試頻率範圍 | 20Hz-2MHz（TH2838A、TH2838H）；20Hz-1MHz（TH2838，但可通過設置步進達到更高頻率，具體為：20.0000Hz-99.9999Hz以1mHz步進，100.000Hz-999.999Hz以10mHz步進，以此類推至2.00000MHz以100Hz步進） |
AC測試信號模式 | 額定值（ALC OFF）：設定電壓為測試端開路時Hcur電壓，設定電流為測試端短路時從Hcur流出；恒定值（ALCON）：保持DUT上電壓與設定值相同，保持DUT上電流與設定值相同 |
AC信號電壓範圍 | 5mVrms-2Vrms（F≤1MHz），5mVrms-20Vrms（F>1MHz，但TH2838A在F>1MHz時為5mVrms-15Vrms）；分辨率根據電壓範圍變化 |
AC信號電流範圍 | 50μArms-20mArms等（具體範圍根據設置變化），分辨率同樣根據電流範圍變化 |
Rdc測試電壓範圍 | 100mV-2V |
Rdc測試電流範圍 | 0mA-20mA |
DC偏置電壓範圍 | 0V-±10V或0V-±40V（不同型號或配置可能有所不同） |
DC偏置電流範圍 | 0mA-±100mA |
顯示器 | 7英寸（對角線）TFT LCD顯示器，比例16:9，分辨率800×RGB×480 |
基本測量準確度 | 0.05%（詳見說明書） |
二、測試功能與特性
1、測試參數：
三款儀器均可測試多種參數，包括但不限於Cp-D、Cp-Q、Cp-G、Cp-Rp（電容相關參數）、Cs-D、Cs-Q、Cs-Rs（串聯電容相關參數）、Lp-D、Lp-Q、Lp-G、Lp-Rp、Lp-Rdc（電感相關參數）、Ls-D、Ls-Q、Ls-Rs、Ls-RDC（串聯電感相關參數）、RDC、R-X、Z-θd、Z-θr（阻抗相關參數）、G-B、Y-θd、Y-θr（導納相關參數）以及VAC-IAC、VDC-IDC（電壓電流相關參數）等。
此外，它們還支持數學功能A(X+B)+C，其中X為測試參數，A、B、C為輸入參數。
2、等效電路與偏差測量：
三款儀器均可進行串聯、並聯等效電路分析。
支持與標稱值的絕對偏差Δ以及與標稱值的百分比偏差Δ%的測量。
3、校準功能與量程選擇：
具有開路（OPEN）、短路（SHORT）、負載（LOAD）校準功能。
量程選擇包括自動（AUTO）和手動（HOLD），LCR和Rdc量程均有15檔可選。
4、觸發模式與測量時間：
觸發模式包括INT、MAN、EXT、BUS。
觸發延遲可在0s-999s內設置，分辨率為100μs。
測量時間根據測試頻率和速度模式（FAST、MED、LONG）的不同而變化。
三、三款儀器之間的具體差異
1、測試頻率範圍：
如前所述，TH2838A和TH2838H的測試頻率範圍均為20Hz-2MHz，而TH2838的標準測試頻率範圍為20Hz-1MHz，但通過設置步進可以達到更高頻率。這可能是由於產品更新或不同配置導致的差異。
2、AC信號電壓範圍：
在高於1MHz的頻率下，TH2838A的AC信號電壓範圍限製為5mVrms-15Vrms，而TH2838和TH2838H則可能具有更高的電壓範圍（如5mVrms-20Vrms，但需注意這取決於具體型號和配置）。
3、其他細微差別：
三款儀器在外觀、接口、附件等方麵可能存在細微差別，這些差別通常不會影響其核心測試功能和性能。
此外，隨著產品的不斷更新和升級，新款儀器可能會在某些方麵（如測試精度、測試速度、用戶界麵等）進行改進和優化。
四、應用領域
這三款阻抗測試儀器廣泛應用於電子元器件的設計、檢驗、質量控製和生產測試中。它們可以測量無源元件（如電容器、電感器、電阻器等）和有源器件（如半導體元件）的阻抗參數，並評估其性能。此外，它們還可以用於介質材料（如塑料、陶瓷等）和磁性材料（如鐵氧體、非晶體等）的介電常數、導磁率和損耗角的評估。
TH2838A、TH2838、TH2838H是三款功能強大、性能優良的阻抗測試儀器。它們在核心性能上高度相似，但存在一些細微的差別。用戶可以根據具體的應用需求和預算來選擇最適合的儀器型號。
