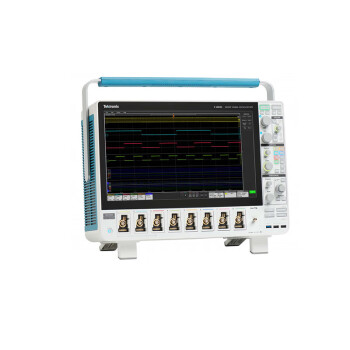

TEKTRONIX泰克MSO56B示波器是一款功能強大的混合信號示波器，具備500MHz（也有說法為350MHz\~2GHz）的寬帶寬和最高6.25GS/s的采樣速率。它配備了6個模擬通道和最多48個數字通道（可選），支持同時捕獲和分析模擬、數字信號。MSO56B示波器還內置了多種分析工具和選項，如頻譜分析、協議分析、眼圖分析等，為工程師提供了全麵的信號分析解決方案。以下是對MSO56B示波器觸發功能的詳細介紹：

一、觸發功能概述

觸發功能是指示波器根據設定的觸發條件，從連續輸入的信號中選擇特定事件的信號片段進行顯示的功能。在MSO56B示波器中，觸發功能是實現波形穩定、準確測量的關鍵。通過合理設置觸發條件，用戶可以有效地捕捉到感興趣的信號部分，排除幹擾信號，提高測量的可靠性和精度。

二、觸發類型

1、邊沿觸發：

邊沿觸發是最基本的觸發類型，適用於周期性信號的測量。它能夠捕捉到信號的上升沿或下降沿，從而穩定地顯示信號的波形。

  在MSO56B示波器中，用戶可以根據需要設置觸發的邊沿類型（上升沿或下降沿）、觸發電平以及觸發後的延遲時間等參數。

2、脈衝寬度觸發：

  脈衝寬度觸發適用於脈衝信號的測量。它能夠根據脈衝的寬度來設置觸發條件，從而捕捉到特定寬度的脈衝信號。

  在MSO56B示波器中，用戶可以設置脈衝寬度的閾值以及觸發後的延遲時間等參數，以實現精確的脈衝寬度測量。

3、斜率觸發：

  斜率觸發適用於快速變化的信號。它能夠根據信號的斜率變化來設置觸發條件，從而捕捉到信號斜率變化的特定時刻。

  在MSO56B示波器中，用戶可以設置斜率的閾值（正斜率或負斜率）以及觸發後的延遲時間等參數，以實現對快速變化信號的準確捕獲。

4、視頻觸發：

  視頻觸發適用於視頻信號的測量。它能夠根據視頻信號的特定幀或圖像內容來設置觸發條件，從而捕捉到特定的視頻信號片段。

  在MSO56B示波器中，用戶可以設置視頻觸發的類型（如場觸發、行觸發等）以及觸發後的延遲時間等參數，以實現對視頻信號的精確測量。

此外，MSO56B示波器還支持其他觸發類型，如邏輯觸發、窗口觸發等，以滿足不同應用場景的需求。

三、觸發設置與優化

為了充分發揮MSO56B示波器的觸發功能，用戶需要進行合理的觸發設置與優化。以下是一些關鍵的觸發設置與優化技巧：

1、選擇合適的觸發源：

  觸發源是指示波器用來觸發波形的信號源。泰克MSO56B示波器支持多種觸發源，如內部觸發、外部觸發等。用戶應根據被測信號的特點選擇合適的觸發源。

2、設置合理的觸發電平：

  觸發電平是指觸發信號的閾值。合理的觸發電平設置能夠有效地減少噪聲幹擾，避免誤觸發。用戶應根據被測信號的幅度和噪聲水平來設置觸發電平。

3、選擇合適的觸發耦合方式：

  觸發耦合方式是指觸發信號的耦合方式。MSO56B示波器支持AC耦合、DC耦合和高阻抗耦合等多種耦合方式。用戶應根據被測信號的特性和測量需求選擇合適的耦合方式。

  AC耦合可以過濾掉直流成分，避免直流漂移帶來的影響；DC耦合能夠捕捉到信號的直流成分；高阻抗耦合適用於高頻信號的測量，避免探頭對信號的影響。

4、調整觸發延遲：

  觸發延遲是指觸發信號到達示波器後，示波器開始顯示波形之前的延遲時間。用戶可以通過調整觸發延遲來優化波形的顯示位置，使波形更加穩定、清晰。

5、使用自動觸發功能：

  MSO56B示波器支持自動觸發功能，能夠根據被測信號的特性自動調整觸發條件，實現波形的穩定顯示。在複雜信號環境中，使用自動觸發功能可以大大提高測量的效率和精度。

6、優化采樣率與時基設置：

  采樣率是指示波器每秒鍾采集的樣本數量，它決定了波形細節的記錄程度。更高的采樣率能夠捕捉到更快的信號變化，實現更高的測量精度。用戶應根據被測信號的頻率和特性來選擇合適的采樣率。

  時基設置決定了示波器顯示波形的時間跨度。合理的時基設置可以使波形更加清晰、易於觀察。用戶應根據被測信號的周期和特性來選擇合適的時基設置。

四、觸發功能的應用場景

1、數字電路設計與調試：

  在數字電路設計與調試中，MSO56B示波器可以用來測量數字電路中的電壓脈衝、噪聲水平以及信號完整性等參數。通過選擇合適的觸發類型和觸發條件，用戶可以準確地捕獲到數字電路中的特定信號片段，從而實現對數字電路的精確調試和優化。

2、模擬電路設計與調試：

  在模擬電路設計與調試中，MSO56B示波器可以用來測量放大器、濾波器等模擬電路的電壓增益、帶寬和失真度等參數。通過觸發功能，用戶可以穩定地捕獲到模擬電路中的特定信號片段，從而實現對模擬電路的精確分析和調試。

3、電源設計與測試：

  在電源設計與測試中，MSO56B示波器可以用來測量電源的輸出電壓、紋波和效率等參數。通過觸發功能，用戶可以準確地捕獲到電源輸出的特定波形片段，從而實現對電源性能的精確評估和優化。

4、嵌入式係統開發：

  在嵌入式係統開發中，MSO56B示波器可以用來測量嵌入式係統中各種傳感器和執行器的電壓信號。通過觸發功能，用戶可以穩定地捕獲到嵌入式係統中的特定信號片段，從而實現對嵌入式係統的精確調試和優化。

5、汽車電子測試：

  在汽車電子測試中，MSO56B示波器可以用來測量汽車電子係統中的電壓信號，如CAN總線信號和傳感器信號等。通過觸發功能，用戶可以準確地捕獲到汽車電子係統中的特定信號片段，從而實現對汽車電子係統的精確分析和調試。

五、觸發功能的優勢與挑戰

1、優勢：

  多種觸發類型：MSO56B示波器提供了多種觸發類型，可以滿足不同信號特性的測量需求。

  高精度觸發：MSO56B示波器的觸發功能具有高精度和高穩定性，能夠準確地捕獲到特定信號片段。

  易用性：MSO56B示波器的觸發設置界麵直觀易懂，用戶可以方便地進行觸發條件的設置和優化。

2、挑戰：

  複雜信號環境下的觸發穩定性：在複雜信號環境中，如何保持觸發的穩定性和準確性是一個挑戰。用戶需要根據被測信號的特點和測量需求進行細致的觸發設置和優化。

  噪聲幹擾：噪聲可能會對觸發功能產生幹擾，導致誤觸發或漏觸發。用戶需要采取適當的噪聲抑製措施來降低噪聲的影響。

MSO56B示波器的觸發功能是其核心功能之一，具有多種觸發類型、高精度觸發和易用性等優點。在多個應用場景中，MSO56B示波器的觸發功能都發揮著重要作用。然而，在複雜信號環境和噪聲幹擾下，觸發功能的穩定性和準確性也麵臨一定的挑戰。因此，用戶需要充分了解MSO56B示波器的觸發功能，並根據被測信號的特點和測量需求進行合理的觸發設置與優化。
