2024-12-11

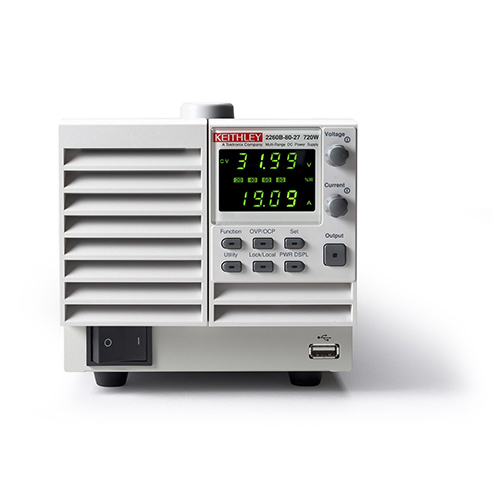

泰克Series 2260B可編程DC電源提供360W、720W和1080W三種版本，支持30V至800V電壓和高達108A的電流輸出。該係列電源具有可編程電壓/電流上升/下降時間、恒流優先模式、可編程內部電阻及模擬控製接口等功能，廣泛應用於研究設計、質量控製和生產測試等領域。
1、產品概述：
- Series 2260B：泰克公司推出的可編程直流（DC）電源係列，提供360W、720W和1080W三種功率版本，支持高達800V的電壓和108A的電流輸出。
- 應用領域：廣泛應用於環境測試、壓力測試、加速使用壽命測試、LED和高功率器件測試、汽車測試、電池研究和測試以及生產測試等多個領域。
2、主要特性：
- 可編程電壓/電流上升時間和下降時間：防止湧入電流損壞低阻抗負載，保護設備安全。
- 恒流優先模式：在為LED供電時減少電壓和電流過衝，提供更穩定的電源輸出。
- 可編程內部電阻：仿真電池輸出特性，模擬真實供電條件，滿足複雜測試需求。
- 多接口選擇：提供模擬控製接口、USB接口、LAN接口，以及可選配的GPIB接口，實現靈活自動控製。
3、功率與電壓/電流規格：
- 360W版本：提供30V/36A、80V/13.5A、250V/4.5A、800V/1.44A等多種輸出組合。
- 720W版本：支持30V/72A、80V/27A、250V/9A、800V/2.88A等規格。
- 1080W版本：涵蓋30V/108A、80V/40.5A、250V/13.5A、800V/4.32A等輸出選項。
4、控製功能：
- 電壓轉換速率控製：800V電源的電壓上升時間可從0.1V/s調整至1600V/s，實現精確控製。
- 電流轉換速率控製：如Model 2260B-30-108的輸出電流上升時間可從0.001A/s調整至216A/s。
5、仿真電池輸出：
- 內部電阻可調：Series 2260B電源的內部電阻可高達555W，模擬各種電池化學特性和負載條件。
- 實際應用：如Model 2260B-80-13電源可仿真10V電池在不同內部電阻下的輸出特性。
6、自動測試係統集成：
- USB、LAN接口支持：便於在任何自動測試係統中集成，提高測試效率。
- 快速放電功能：迅速耗散輸出電壓，縮短測試時間。
- 負載變化快速跳變恢複時間：提供1ms的快速響應，滿足高動態測試需求。
7、波形創建與信號仿真：
- 內部測試序列模式：允許按設定輸出一係列電壓點，並設置不同駐留時間，用於測試DUT在不同電壓下的性能。
- 模擬輸入控製：通過電壓或電阻輸入創建複雜的DC電源信號，仿真實際工作環境中的電壓波動和噪聲。
8、附件與服務：
- 提供多種附件：包括測試線束、USB電纜、電源線等，滿足不同測試需求。
- 延長保修與校準服務：提供三年質保及可選的延長保修和校準計劃，確保設備長期穩定運行。
9、技術規格：
- 紋波和噪聲：在20MHz噪聲帶寬下，CVp-p紋波和噪聲範圍從60mV至200mV不等。
- 編程精度與讀數精度：電壓和電流的編程精度均達到0.1%+，讀數精度同樣高達0.1%+。
- 響應時間：上升時間和下降時間根據型號和負載條件有所不同，但均提供快速響應能力。
10、安全與環境適應性：
- 安全認證：滿足歐盟低壓指令和電磁兼容指令要求，確保設備安全可靠。
- 環境適應性：工作溫度範圍0°C至50°C，相對濕度20%至85%，適合多種測試環境。
Series 2260B可編程DC電源以其廣泛的電壓和電流輸出範圍、高度的可編程性和靈活性、以及出色的仿真能力和自動測試係統集成能力，成為電子測試和研發領域的好的選擇。無論是對於簡單的電源測試還是複雜的係統級驗證，Series 2260B都能提供穩定可靠的電源支持，滿足用戶的多樣化需求。
