3係列MDO混合域示波器在采集數字信號方麵表現出色，其強大的功能和靈活的配置使得它成為電子工程師在數字信號分析和故障診斷中的得力助手。以下是對3係列MDO混合域示波器采集數字信號的詳細介紹。

一、概述

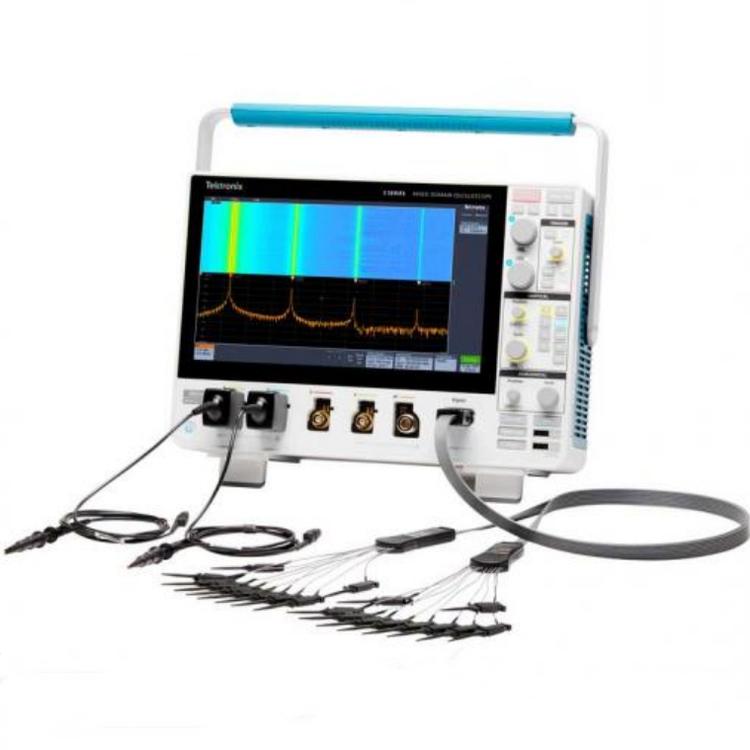

3係列MDO混合域示波器（如泰克MDO3000係列）是一種高性能、多功能的示波器，它結合了模擬信號和數字信號的采集與分析能力，使得工程師能夠同時觀測和分析模擬信號和數字信號。這種混合域分析能力在數字係統設計、調試和故障診斷中尤為重要。

二、數字信號采集功能

1、高采樣率與分辨率

泰克3係列MDO混合域示波器具備高采樣率和高分辨率，能夠準確捕捉和顯示數字信號的細節。高采樣率確保了在快速變化的數字信號中捕捉到每一個重要的瞬態事件，而高分辨率則保證了信號的精確度和準確性。

2、多通道采集

該示波器支持多通道同時采集，這意味著工程師可以同時觀測和分析多個數字信號。這對於複雜的數字係統設計尤為重要，因為多個信號之間的相互作用和時序關係往往決定了係統的性能和穩定性。

3、觸發功能

3係列MDO混合域示波器提供了多種觸發模式，包括邊沿觸發、邏輯觸發、脈衝寬度觸發等，這些觸發模式使得工程師能夠根據需要設置合適的觸發條件，從而精確捕獲感興趣的信號事件。觸發功能還允許工程師設置觸發後的采集時間、采集長度等參數，以進一步優化采集效果。

4、存儲與導出

示波器具備強大的存儲功能，能夠保存大量的采集數據，以便後續分析和處理。此外，數據還可以導出到計算機或其他存儲設備中，方便工程師進行更深入的分析和報告製作。

三、數字信號分析功能

1、波形參數測量

3係列MDO混合域示波器提供了豐富的波形參數測量功能，包括電壓、電流、頻率、周期、上升時間、下降時間等。這些參數測量功能使得工程師能夠準確了解數字信號的特性和性能。

2、FFT變換

示波器內置了FFT（快速傅裏葉變換）功能，能夠將時域信號轉換為頻域信號，從而揭示信號的頻率成分和頻譜特性。這對於分析複雜的數字信號和識別潛在的噪聲源非常有用。

3、邏輯分析

示波器還支持邏輯分析功能，能夠解析和顯示數字信號的邏輯狀態。通過邏輯分析，工程師可以更容易地理解數字信號之間的邏輯關係，從而進行更深入的係統調試和故障診斷。

4、協議分析

對於某些特定的數字信號，示波器還支持協議分析功能。例如，它可以解析和分析I2C、SPI、UART等常見通信協議的數據包，從而幫助工程師了解係統的通信過程和狀態。

四、操作與配置

1、用戶界麵

3係列MDO混合域數字示波器的用戶界麵直觀易用，提供了豐富的菜單和工具欄選項，使得工程師能夠輕鬆地進行各種設置和操作。此外，示波器還支持觸摸屏操作，進一步提高了使用的便捷性。

2、自定義設置

示波器允許工程師根據需要進行自定義設置，包括通道設置、觸發設置、采集設置等。這些自定義設置使得示波器能夠更好地適應不同的測量需求和應用場景。

3、遠程控製與監控

示波器還支持遠程控製和監控功能，使得工程師能夠通過計算機或其他遠程設備對示波器進行遠程操作和數據采集。這對於需要遠程監控或測試的場景尤為重要。

五、應用案例

1、數字係統設計

在數字係統設計中，3係列MDO混合域示波器可以用於觀測和分析係統中的數字信號，從而驗證係統的性能和穩定性。例如，工程師可以使用示波器來測量數字信號的頻率、周期和上升時間等參數，以確保它們符合設計要求。

2、故障診斷

在電子設備故障診斷中，示波器可以作為一種有效的診斷工具。通過觀測和分析數字信號的波形和參數，工程師可以定位故障源並采取相應的修複措施。例如，當數字係統出現故障時，工程師可以使用示波器來捕獲和分析故障信號，從而確定故障的原因和位置。

3、工藝監測

在製造工藝中，3係列MDO混合域示波器可以用於監測生產過程中的數字信號質量和穩定性。通過連續采集和分析數字信號的數據，工程師可以及時發現生產過程中的問題並采取相應的改進措施，從而提高生產質量和一致性。

六、總結

3係列MDO混合域示波器在采集和分析數字信號方麵表現出色，其高采樣率、高分辨率、多通道采集、觸發功能以及豐富的分析功能使得它成為電子工程師在數字係統設計、調試和故障診斷中的得力助手。此外，示波器的用戶界麵直觀易用，支持自定義設置和遠程控製與監控功能，進一步提高了使用的便捷性和靈活性。無論是在數字係統設計、故障診斷還是工藝監測中，3係列MDO混合域示波器都能夠為工程師提供準確、可靠的測量和分析結果。
