2024-12-27
吉時利3係列MDO混合域示波器配備高性能模擬通道，每個通道均可實現高達5 GS/s的采樣率，確保精準捕捉信號細節。用戶可通過直觀的觸摸式用戶界麵輕鬆設置通道參數，如電壓範圍、時間基準等。此外，該示波器還支持多種觸發組合和自動測量功能，簡化複雜信號分析過程。模擬通道還支持串行總線解碼和觸發選項，滿足嵌入式係統調試和故障排除需求。整體而言，吉時利3係列MDO示波器模擬通道操作簡便、功能強大，是電子測試和測量的好的選擇。
1、儀器概述：

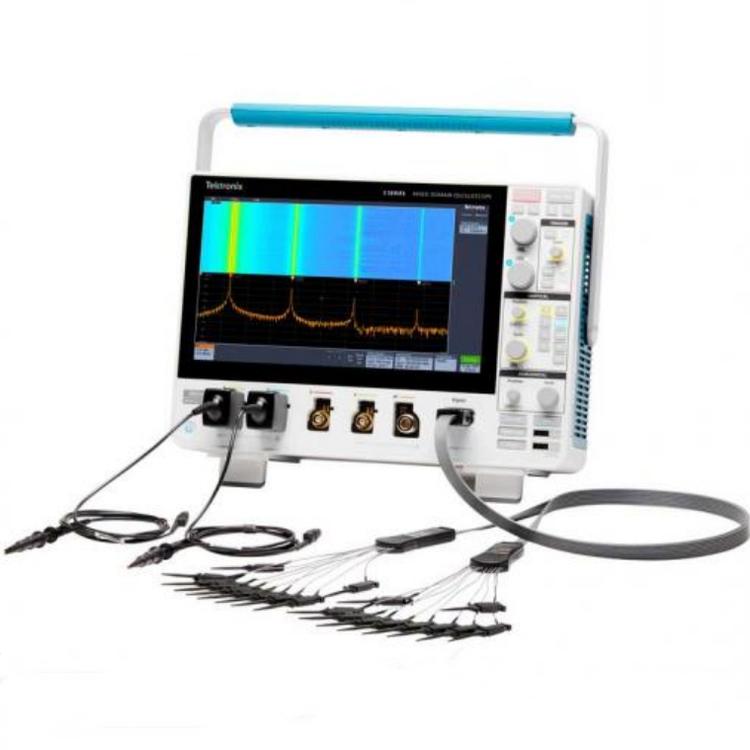

- 3係列MDO混合域示波器：一款集成了頻譜蘑菇网站成人、任意函數發生器、邏輯蘑菇网站成人、協議蘑菇网站成人、數字電壓表和頻率計數器的6合1一體式示波器。
- 主要功能：包括專用的射頻輸入通道、帶寬範圍從100 MHz至1 GHz、大型高清觸摸顯示屏等。
- 優勢：提供高級觸發和分析功能，支持多種數字和模擬信號的處理。
2、安裝與機架安裝：
- 安裝步驟：包括檢查包裝、安裝探頭和連接器等。
- 機架安裝：提供可選的RM3機架安裝套件，適用於標準設備機架，需要6U的安裝空間。
3、用戶界麵與控件：
- 前麵板控件：包括運行/停止、光標、快速采集、單次/序列等按鈕，用於控製波形采集和顯示。
- 觸摸屏界麵：支持觸摸操作，提供直觀的用戶體驗。
- 用戶界麵屏幕：包括波形視圖、設置欄、結果欄等，用於顯示波形、測量結果和儀器設置。
4、配置與測量：
- 配置菜單：用於設置通道、波形、觸發、光標等參數。
- 測量功能：支持幅度、時間、頻率等多種測量類型，可添加、配置和刪除測量標記。
- 自定義測量：允許用戶設置測量參考電平、門限等參數，以滿足特定測量需求。
5、信號采集與分析：
- 采集模式：包括采樣、峰值檢測、高分辨率等多種模式，適用於不同的信號采集需求。
- 觸發功能：支持邊沿、脈衝寬度、邏輯等多種觸發類型，用於穩定波形顯示。
- 高級分析：提供頻譜分析、數學運算等功能，用於深入分析信號特性。
6、數字信號與總線解碼：
- 數字通道配置：用於采集和分析數字信號，支持多種邏輯探頭和接口。
- 總線解碼：支持對並行總線和多種串行總線的解碼和顯示，便於分析和調試複雜係統。
7、文件與存儲：
- 文件管理：支持保存和調出波形、設置和屏幕圖像等文件。
- 存儲介質：支持U盤、網絡驅動器等多種存儲介質，便於數據備份和共享。
8、維護與保養：
- 保養說明：提供儀器保養的注意事項和建議，確保儀器長期穩定運行。
- 故障排除：提供常見故障的排查方法和解決方案，幫助用戶快速解決問題。
9、安全與合規：
- 安全警示：提醒用戶在使用儀器時注意安全事項，避免潛在風險。
- 合規性：確保儀器符合相關安全標準和法規要求。
10、附件與選件：
- 標配附件：包括安裝和安全手冊、無源電壓探頭、電源線等。
- 可選附件：提供多種探頭、校準證書、軟件選件等，滿足用戶的不同需求。
吉時利為用戶提供了全麵的3係列MDO混合域示波器操作指南，從儀器安裝、配置到使用、維護等方麵進行了詳細介紹，有助於用戶充分發揮儀器的性能並提高工作效率。
文章來源測試儀器
|
||||
|
||||
 |
