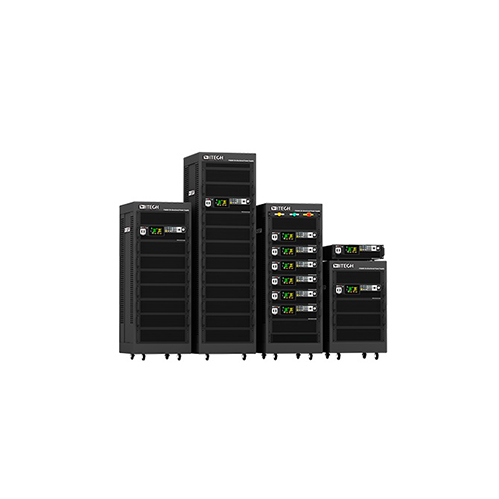

艾德克斯IT6642PV-1200-200太陽能陣列模擬器是一款高性能的測試設備，用於模擬太陽能光伏陣列的輸出特性，以測試光伏逆變器的性能和效率。以下是如何設置該模擬器參數的詳細步驟和說明：

一、準備工作

1、確保安全：在操作前，請確保已經閱讀並理解了設備的安全手冊和操作指南，確保所有安全措施已經到位。

2、連接設備：將模擬器正確連接到測試係統，包括電源、通信接口（如USB、LAN等）以及與被測光伏逆變器之間的連接。

3、打開電源：按照設備手冊的指示打開模擬器的電源，並等待設備啟動完成。

二、參數設置步驟

1. 基本參數設置

● 電壓和電流設置：

● IT6642PV-1200-200模擬器（極儀蘑菇官方网站进入IOS有售）具有1200V的電壓範圍和±200A的電流範圍。

● 根據測試需求，在設備的觸摸屏或配套的軟件界麵上設置所需的電壓和電流值。

● 可以選擇CV（恒壓）模式、CC（恒流）模式或CP（恒功率）模式來調節輸出。

● 功率設置：

● 設備最大功率可達42kW。

● 根據測試需求，在功率設置區域輸入所需的功率值。

● 分辨率和精度：

● IT6642PV-1200-200具有0.001V/0.001A的分辨率，精度可達≤0.02%+0.01%FS（滿量程）。

● 這些參數通常不需要手動設置，但了解它們對於評估測試結果的準確性很重要。

2. 光伏特性模擬設置

● IV特性曲線模擬：

● 設備能夠精確仿真矽、砷化镓等類型太陽能光伏板的IV特性輸出。

● 在模擬軟件中，選擇相應的光伏板類型，並輸入其開路電壓（Voc）、最大功率點電壓（Vmp）、最大功率點電流（Imp）和短路電流（Isc）等參數。

● 設備將根據這些參數生成相應的IV特性曲線。

● 不同環境條件模擬：

● 設備可以模擬不同溫度和光照環境下的I-V曲線。

● 在軟件中設置所需的環境條件（如溫度、光照強度等），設備將自動調整IV特性曲線以匹配這些條件。

● 雲遮效果模擬：

● 設備提供了shadow模式，用於模擬太陽能麵板在雲遮下的I-V曲線。

● 用戶可以輸入雲遮的遮擋比例、位置等參數，設備將生成相應的I-V曲線。

3. MPPT測試設置

● MPPT狀態顯示：

● 設備配備了5寸觸摸屏和圖形化的操作界麵，可以實時顯示光伏逆變器的MPPT狀態。

● 用戶可以在界麵上觀察到MPPT的追蹤效率、功率輸出等關鍵信息。

● MPPT測試控製：

● 設備支持多達20通道的MPPT測試控製。

● 用戶可以通過軟件設置測試參數（如Vm、Pm、FF等），並自動編程控製多條I-V曲線進行測試。

● 設備將記錄並顯示測試結果，包括MPPT的追蹤效率、功率波動等信息。

4. 高級功能設置

● 電池模擬功能：

● 設備內置了電池模擬功能，用戶可以通過選配BSS2000電池模擬器軟件來擴展這一功能。

● 這對於測試光伏逆變器在電池儲能係統中的應用非常有用。

● 燃料電池模擬功能：

● 設備還支持燃料電池模擬功能，用戶可以通過選配FCS3000燃料電池模擬軟件來實現。

● 這有助於評估光伏逆變器與燃料電池係統的集成性能。

● 通信接口設置：

● 設備標配了多種通信接口，包括USB、LAN、CAN2.0B和數字IO等。

● 用戶可以根據測試需求選擇合適的接口進行連接和數據傳輸。

● 設備還支持選配GPIB、EtherCAT、analog和RS232等接口。

三、保存和導出設置

1、保存設置：在完成參數設置後，確保將設置保存到設備的內存中或導出到外部存儲設備中。

2、導出數據：測試完成後，可以將測試結果數據導出到電腦或其他存儲設備中進行分析和報告編寫。

四、注意事項

1、設備校準：定期進行設備校準以確保測試結果的準確性。

2、安全防護：在操作過程中注意安全防護措施，避免觸電或短路等危險情況的發生。

3、軟件更新：定期檢查並更新設備軟件以確保其功能和性能的最新狀態。

通過以上步驟和說明，您可以對艾德克斯IT6642PV-1200-200太陽能陣列模擬器進行參數設置以滿足特定的測試需求。請注意在實際操作中遵循設備手冊和安全指南的指示。
