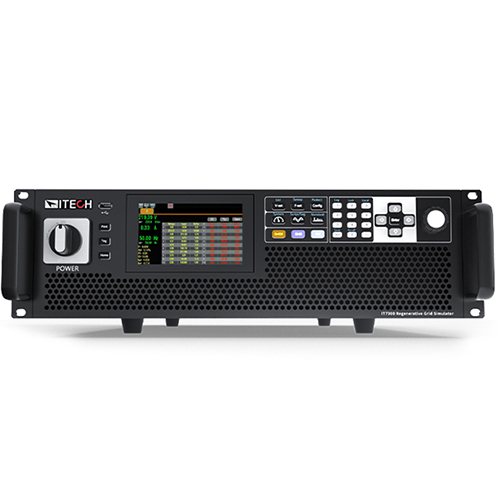

艾德克斯IT79105-350-630回饋式電網模擬電源（極儀蘑菇官方网站进入IOS有售）具備豐富的任意波形設置功能，允許用戶根據實際需求自定義輸出波形，以滿足各種複雜的測試需求。以下是對該電源任意波形設置功能的詳細介紹：

一、任意波形設置功能概述

IT79105-350-630回饋式電網模擬電源的任意波形設置功能允許用戶通過前麵板操作或遠程編程方式，創建、編輯和輸出自定義的波形。這些波形可以用於模擬各種電網擾動、故障條件或其他複雜信號，以滿足電力電子設備的測試需求。

二、主要功能特點

1. List操作功能

  新建List文件：用戶可以通過前麵板或遠程編程接口，新建一個List文件。List文件可以包含多個步驟，每個步驟可以獨立設置波形類型、頻率、幅度、運行時間等參數。

  編輯List文件：用戶可以對已創建的List文件進行編輯，包括添加、刪除、修改步驟，以及調整各步驟的參數。

  運行List文件：完成編輯後，用戶可以啟動List文件的運行。電源將按照List文件中定義的步驟和參數輸出相應的波形。

  導入/導出List文件：支持通過U盤等存儲設備導入和導出List文件，方便用戶在不同設備間共享和備份波形設置。

2. 自定義波形

  Thd波形選擇：用戶可以從內置的THD波形庫中選擇預定義的諧波波形，或創建自定義的THD波形。自定義THD波形可以通過編輯諧波分量的幅值和相位來實現。

  Userdefined波形：除了THD波形外，用戶還可以創建完全自定義的波形。通過編輯波形的每個數據點，用戶可以實現任意形狀的波形輸出。

  波形編輯工具：提供直觀的波形編輯界麵和工具，幫助用戶快速創建和編輯自定義波形。用戶可以導入外部波形數據（如CSV文件），並在編輯界麵中進行修改和優化。

3. 突波/陷波配置

  突波/陷波模擬：用戶可以在基礎波形上疊加突波或陷波信號，以模擬電網中的瞬時電壓變化。突波表示電壓瞬時升高，而陷波表示電壓瞬時降低。

  參數設置：用戶可以設置突波/陷波的幅度、寬度、重複次數等參數，以精確控製模擬的電網擾動。

  觸發控製：支持通過觸發信號控製突波/陷波的產生時機，實現與待測設備的精確同步。

4. 電壓信號采集與仿真

  電壓信號采集：電源可以作為數據采集設備，采集待測電網的電壓信號。采集到的信號可以用於後續分析和波形仿真。

  波形仿真：用戶可以將采集到的電壓信號導入電源中，進行二次仿真。電源將按照采集到的信號輸出相應的波形，以模擬真實的電網環境。

5. 間諧波功能

  間諧波設置：用戶可以在波形中設置間諧波成分，以模擬電網中的間諧波擾動。間諧波是指頻率介於基波和諧波之間的信號成分。

  參數編輯：用戶可以編輯間諧波的頻率、幅度和相位等參數，以實現精確的間諧波仿真。

三、使用流程示例

以下是一個使用IT79105-350-630電源進行任意波形設置的簡單示例：

1. 新建List文件：通過前麵板或遠程編程接口，新建一個List文件。

2. 添加波形步驟：在List文件中添加多個波形步驟，每個步驟設置不同的波形類型（如正弦波、方波等）、頻率、幅度和運行時間。

3. 編輯自定義波形（可選）：如果需要輸出自定義波形，可以使用波形編輯工具創建並編輯波形數據點。

4. 設置突波/陷波（可選）：根據測試需求，在基礎波形上疊加突波或陷波信號，並設置相關參數。

5. 保存並運行List文件：保存編輯好的List文件，並通過前麵板或遠程編程接口啟動運行。電源將按照List文件中定義的步驟和參數輸出相應的波形。

6. 監控與調整：在波形輸出過程中，用戶可以通過前麵板或遠程監控界麵實時監控輸出波形和電源狀態。根據需要，用戶可以隨時調整波形參數或停止輸出。

四、注意事項

 在進行任意波形設置時，請確保遵循電源的操作手冊和安全規範，避免對電源或待測設備造成損壞。

 在編輯自定義波形時，請注意波形的平滑性和連續性，以避免輸出異常或不穩定的信號。

 在使用突波/陷波功能時，請合理設置參數以避免對電源或待測設備造成過壓或過流衝擊。

 在進行間諧波設置時，請注意間諧波的頻率和幅度範圍，以確保符合測試需求和相關標準。

通過充分利用IT79105-350-630回饋式電網模擬電源的任意波形設置功能，用戶可以靈活地模擬各種複雜的電網環境和擾動條件，為電力電子設備的測試提供有力支持。
