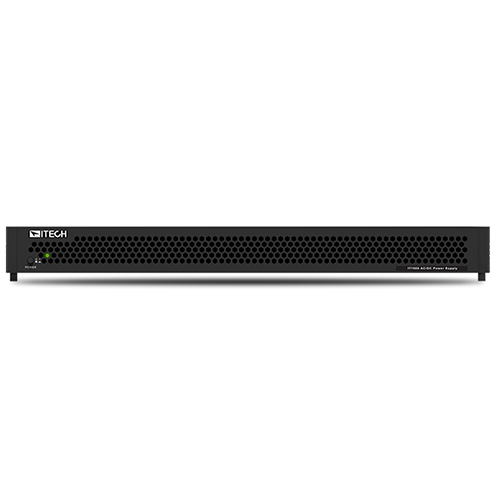

艾德克斯IT7906-350-30（極儀蘑菇官方网站进入IOS有售）回饋式電網模擬電源作為新一代的可編程全四象限電網模擬器，不僅具備強大的模擬功能，還擁有出色的測量能力。以下是對其測量功能的詳細介紹：

一、測量精度與範圍

IT7906-350-30回饋式電網模擬電源在測量方麵表現出色，全係列電流量測精度高達0.1%+0.2%FS，電壓量測精度高達0.1%+0.1%FS。這種高精度的測量能力確保了測試結果的準確性和可靠性。同時，其測量範圍廣泛，可以滿足不同測試場景下的需求。

二、內置測量儀器

該設備集成了基於數字信號處理器的數據采集係統，提供了數字示波器、功率表及數字萬用表等量測和波形分析能力。這些內置的測量儀器使得用戶無需額外購買其他設備即可完成複雜的測試任務。

1、數字示波器功能：

內置數字示波器可以采集電壓和電流的時域信號，相位關係以及執行波形觸發等功能。

示波采樣率高達10us，最多可同時顯示6條示波曲線，用戶無需示波器就可以進行瞬時分析，並及時進行保存。

這一功能不僅節約了測試成本，還縮短了複雜的連接操作時間。

2、功率表功能：

功率表可以測量有功功率、無功功率等參數，幫助用戶了解待測設備的能耗情況。

結合設備的編程功能，用戶還可以進行更複雜的功率分析。

3、數字萬用表功能：

數字萬用表可以測量電壓、電流、電阻等基本參數，為用戶提供全麵的電氣量測量服務。

三、波形分析與編輯功能

IT7906-350-30回饋式電網模擬電源不僅具備波形測量能力，還提供了波形分析與編輯功能。用戶可以通過設備的觸摸屏或程控軟件對波形進行編輯和分析。

1、波形數據庫：

設備內建了豐富的波形數據庫，用戶可以直接調用預設的波形進行測試。

這些預設波形包括正弦波、三角波、鋸齒波、方波、梯形波和削幅波等，滿足了不同測試場景下的需求。

2、自定義波形編輯：

用戶可以將真實波形數據導入設備中，模擬真實交流或直流供電係統在不同測試環境下對被測物的幹擾影響。

自定義模式支援最多1024點數據導入，使得波形編輯更加靈活和精確。

3、波形分析與觸發配置：

設備提供了波形分析功能，用戶可以對采集到的波形進行頻譜分析、諧波分析等處理。

豐富的觸發配置可以同步捕獲待測物電壓波形，實現數據的采集與仿真功能。用戶可以將采集到的電網異常電壓數據導入到設備中，複現電網狀態，並且可以對導入的波形進行設置重複次數、偏移等參數。

四、靈活的測量模式

IT7906-350-30回饋式電網模擬電源提供了多種測量模式，以滿足不同測試需求。

1、恒壓/限流/限功率模式：

設備在傳統恒壓模式基礎上增加了限流和限功率模式。輸出參數（Vset/I limit/P limit）可調節。

當待測物的拉載電流超過設定限流值時，設備將切換至限流模式並以電流限流值輸出，同時減小輸出電壓。限功率模式的工作原理類似。

這兩種模式適用於啟動瞬間有高浪湧電流的電機或容性負載測試。

2、孤島測試模式：

為滿足並網型產品的防孤島效應認證測試，IT7906-350-30開發了專業的孤島測試模式。

測試人員可以通過調節RLC參數或配置有功功率、無功功率參數來模擬純阻性或非線性電網負荷的效果。

這一模式進一步驗證了並網型DUT在不同等效阻抗、三相負荷平衡及非平衡狀態下的孤島保護響應時間。

3、多通道測量模式：

設備支持多通道測量模式，允許用戶同時測試1\~3個獨立的待測物。

這不僅提高了測試效率，還降低了測試成本。

五、高級測量功能

除了基本的測量功能外，IT7906-350-30回饋式電網模擬電源還提供了一些高級測量功能以滿足更複雜的測試需求。

1、諧波模擬與分析：

設備能夠模擬harmonic、inter-harmonic以及諧波合成。通過設定振幅和相位可模擬高達50次諧波（基頻為50Hz或60Hz），形成周期性的失真波形。

同時內建30條諧波失真波形供用戶快速調用。諧波測試是EMC抗擾動的重要測試項之一。

2、低電壓穿越測試：

設備可以編輯低電壓穿越的測試條件，配合快速的響應速度以滿足LVRT測試要求。

低電壓穿越測試對於評估發電係統在電網故障或擾動下的運行能力具有重要意義。

3、電力線路阻抗模擬：

設備具有可編程輸出阻抗功能，可以模擬電力線路阻抗。這對於研究電力線路對電網穩定性和電能質量的影響具有重要意義。

艾德克斯IT7906-350-30回饋式電網模擬電源在測量功能方麵表現出色。其高精度的測量能力、內置的測量儀器、波形分析與編輯功能、靈活的測量模式以及高級測量功能都使得該設備成為電力電子測試領域的佼佼者。無論是進行基本的電氣量測量還是進行複雜的電網模擬和擾動測試，IT7906-350-30都能提供準確、可靠且高效的解決方案。
