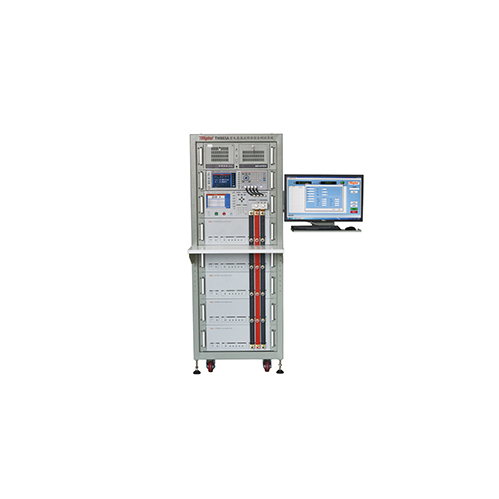

TH903A電感偏流特性綜合測試係統
TH903A電感偏流特性綜合測試係統是一款專業的測試設備，主要用於電感器、電抗器的直流特性分析，以及鐵芯、鐵氧體材料的飽和特性分析。該係統支持多頻率點電流掃描，
TH903A電感偏流特性綜合測試係統的詳細資料
TH903A電感偏流特性綜合測試係統是一款專業的測試設備，主要用於電感器、電抗器的直流特性分析，以及鐵芯、鐵氧體材料的飽和特性分析。該係統支持多頻率點電流掃描，具備實時操作、存儲和調用參數的功能，並提供了數據庫、Excel、Txt三種格式文件存儲。其高精度、高穩定度和可擴展性使其成為電子領域中不可或缺的測試工具。
1、係統配置：
- 體積與重量：係統尺寸為600(W)×1600(H)×800(D)，淨重約150kg。
- 硬件配置：包括電感器/電抗器直流特性蘑菇网站成人、鐵芯/鐵氧體材料飽和特性蘑菇网站成人、直流偏置電流源、品牌工控機及顯示器、鍵盤鼠標、電感偏流源綜合測試分析軟件、19'標準機櫃及前端工作台等。
2、應用領域：
- 主要用途：用於分析電感器的功率特性，作為電感器質量檢測或產品特性的分析工具，適用於電感器/鐵芯等偏置電流特性的檢測。
3、簡要介紹：
- 操作環境：基於Windows操作係統，提供一體化程控操作，界麵方便快捷。
- 係統穩定性：係統穩定度高，頻率響應高，支持廣泛的頻率範圍和電流範圍。
- 可擴展性：LCR可選擇不同頻率範圍，電流範圍可擴充到120A，具有優良的裁剪性和可擴展性。
- 電流步進：提供精細的電流步進控製，適應高精度測試需求。
- 測試原理：采用新一代交直流疊加測試原理，適應高頻化測試需求。
4、性能特點：
- 實時操作：全新實時操作所有參數及設置，無需等待。
- 文件管理：提供數據庫、Excel、Txt三種格式文件存儲，方便數據管理。
- 界麵切換：支持中英雙語界麵切換，滿足不同用戶需求。
5、功能特點：
- 信號電平相關性：磁性電感器的測試信號電平與直流偏置電流相關，需合理設置LCR交流電平以保證測試穩定性。
- 直流偏置影響：直流電流偏置對磁芯電感有顯著影響，需在測試時考慮。
6、技術參數：
- 顯示方式：支持LCR顯示屏和工控電腦顯示器。
- 測量頻率：支持0Hz-2MHz的廣泛頻率範圍。
- 電流範圍：支持20A-120A的電流範圍，可通過組合不同型號的主機和從機實現。
- 電流加載方式：支持上位機控製、實體按鍵和腳控開關多種方式。
- 掃描調整時間：根據不同電流範圍，提供不同的掃描調整時間選項。
7、係統限製：
- 最大輸出電壓：係統最大輸出電壓為10V。
- 最大允許直流電阻和電感量：係統對直流電阻和電感量有最大允許值限製，需參照用戶手冊計算。
- 連續加載時間：係統支持連續加載最大電流時間為2-3小時。
整體總結：
TH903A電感偏流特性綜合測試係統是一款集電感器/電抗器直流特性分析、鐵芯/鐵氧體材料飽和特性分析等功能於一體的綜合測試係統。該係統具有高度的穩定性和可擴展性，支持廣泛的頻率範圍和電流範圍，適用於高精度、高頻化的測試需求。同時，係統提供了多種文件存儲格式和界麵語言切換功能，方便用戶進行數據管理和操作。
