艾德克斯IT6000B回饋式源載係統的詳細資料

艾德克斯IT6000B回饋式源載係統（極儀蘑菇官方网站进入IOS有售）是一款功能強大且靈活的電源和負載測試設備，廣泛應用於大功率電池、汽車電子、綠色能源及高速測試等多個領域。該係統集成了雙向電源和回饋負載於一體，具有多種高級功能，能夠滿足複雜和多樣化的測試需求。以下是對IT6000B回饋式源載係統的詳細簡介。

1. 產品概述

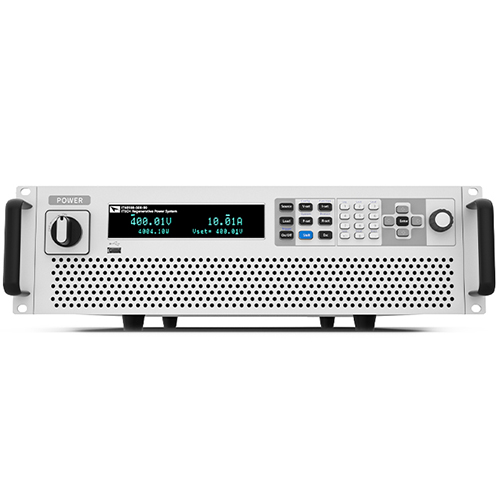

IT6000B回饋式源載係統將雙向電源和回饋負載集成到一台3U體積的設備中，提供了高效、緊湊的測試解決方案。用戶可以通過一個簡單的按鍵切換，在雙向電源和回饋負載模式之間自由轉換。該係統最高支持2250V的輸出電壓和高達144kW的單機輸出功率，同時支持並聯擴展，最大可擴展至1.152MW，充分滿足了大功率測試的需求。

2. 主要功能特性

2.1 一機兩用

- 雙向性電源和回饋式負載結合：IT6000B將雙向電源和回饋負載集成於一體，用戶可以通過麵板上的按鍵輕鬆切換模式。

- 高功率密度：在3U體積內實現最大18kW的輸出功率，提供高效的測試能力。

2.2 強大的擴展能力

- 並聯擴展：支持多台設備並聯操作，通過主從模式實現主動均流，功率最大可擴展至1.152MW。

- 多種電壓等級：提供7個電壓等級，最高可達2250V，滿足不同測試場景的需求。

2.3 高效的能量回饋

- 回饋效率：能量回饋效率接近95%，大幅降低了測試過程中的能耗。

- 跨象限無縫切換：支持雙向能量傳遞，在電源和負載模式之間實現跨象限無縫切換。

2.4 全麵的保護功能

- 多種保護機製：包括過電壓保護（OVP）、過電流保護（OCP）、過功率保護（OPP）、欠電壓保護（UVP）、欠電流保護（UCP）、過溫度保護（OTP）及Sense反接保護等，確保測試過程中的安全。

2.5 強大的編程和模擬能力

- LIST功能：支持創建和編輯最多10個List文件，每個文件可設置多達200個步驟，滿足複雜測試序列的需求。

- 任意波形發生器：內置ARB（任意波形）功能，支持用戶自定義複雜波形，實現更精確的測試模擬。

2.6 豐富的通訊接口

- 多種通訊方式：標配USB、LAN、CAN通訊接口，同時支持選配GPIB、RS-232等接口，滿足多樣化的通訊需求。

- 遠程控製：支持通過SCPI指令進行遠程控製，提高測試效率和靈活性。

3. 技術規格

IT6000B係列提供了多個型號，每個型號具有不同的技術參數，以適應不同的測試需求。以下是部分典型型號的技術規格：

- IT6012B-500-80：

  - 輸出電壓範圍：0～500V

  - 輸出電流範圍：-80A～80A

  - 輸出功率範圍：-6kW～6kW

  - 電壓/電流設定解析度：0.01V/0.001A

  - 回饋效率：約92%

- IT6108B-1500-240：

  - 輸出電壓範圍：0～1500V

  - 輸出電流範圍：-240A～240A

  - 輸出功率範圍：-36kW～36kW

  - 電壓/電流設定解析度：0.1V/0.01A

  - 回饋效率：約92%

- IT6144B-2250-200：

  - 輸出電壓範圍：0～2250V

  - 輸出電流範圍：-200A～200A

  - 輸出功率範圍：-144kW～144kW

  - 電壓/電流設定解析度：0.1V/0.01A

  - 回饋效率：約92%

4. 操作界麵與功能

4.1 前麵板操作

- 顯示屏：前麵板配備VFD顯示屏，實時顯示當前的工作狀態、設定值及實際輸出值。

- 按鍵區：提供豐富的按鍵功能，包括電源/負載模式切換、輸出開啟/關閉、參數設置等。

4.2 功能菜單

- Config菜單：用於設置輸出電壓、電流、功率等參數的上限和下限，以及保護功能的閾值。

- Protect菜單：提供過電壓、過電流、過功率等多種保護功能的開啟/關閉及閾值設置。

- Function菜單：支持LIST功能、電池充放電測試、內置汽車波形模擬等多種高級功能。

4.3 遠程控製

- SCPI指令：支持通過SCPI指令進行遠程控製，用戶可以通過編程實現自動化測試。

- Web服務器：內置Web服務器，用戶可以通過瀏覽器遠程監控和控製設備。

5. 應用場景

IT6000B回饋式源載係統廣泛應用於以下領域：

- 大功率電池測試：支持電池的充放電測試，模擬真實使用場景下的電池性能。

- 汽車電子測試：提供多種汽車波形模擬功能，滿足汽車電子部件的測試需求。

- 綠色能源測試：支持光伏陣列、風力發電等綠色能源設備的測試。

- 高速測試：適用於需要高速響應和精確控製的測試場景，如半導體測試等。

6. 總結

艾德克斯IT6000B回饋式源載係統以其強大的功能、靈活的擴展能力和高效的能量回饋機製，成為大功率測試領域的佼佼者。無論是從技術參數、操作便捷性還是應用場景來看，IT6000B都展現出了卓越的性能和廣泛的應用前景。隨著科技的不斷進步和測試需求的日益複雜化，IT6000B將繼續發揮其優勢，為測試領域帶來更多的創新和便利。
