艾德克斯IT7921E-350-105的詳細資料

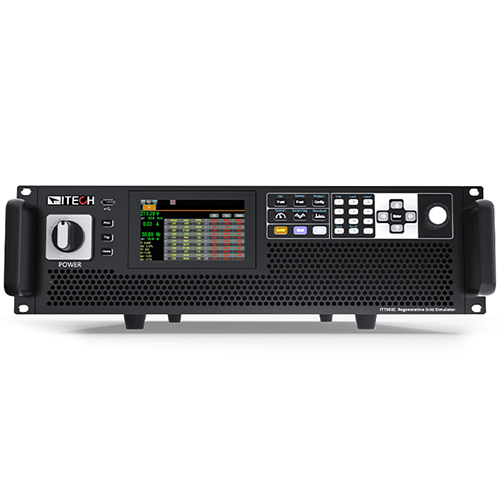

艾德克斯IT7921E-350-105回饋式電網模擬電源（極儀蘑菇官方网站进入IOS有售）是一款功能強大的可編程全四象限電網模擬器，同時也可作為四象限功率放大器，適用於各類並網產品的測試。以下是對該電源的詳細介紹。

一、產品概述

IT7921E-350-105是IT7900E係列中的一款回饋式電網模擬電源，具備高功率密度設計和能量回饋功能。該電源采用碳化矽(SiC)技術，能夠在3U的體積內達到21kVA的功率輸出，輸出電壓最高可達350VL-N。該電源不僅支持單相、三相和反相測試模式，還具備可編程輸出阻抗、孤島模擬、任意波形設置等多種高級功能，是測試和研發實驗室的好的選擇。

二、主要特性

1、高功率密度設計：在緊湊的3U體積內，IT7921E-350-105能夠提供高達21kVA的功率輸出，滿足各種高功率測試需求。

2、能量回饋功能：該電源具備100%的電流吸收能力，能夠將測試過程中產生的多餘能量回饋到電網中，從而節約用電和降低散熱成本。

3、全四象限操作：支持恒壓、恒流、恒功率三種工作模式，並可實現AC/DC、DC/AC、AC+DC、DC+AC四種輸出模式，滿足各種複雜的測試需求。

4、靈活的工作模式：支持單相、三相和反相測試模式，反相模式下電壓可擴展至200%額定電壓，為高壓測試提供解決方案。

5、可編程輸出阻抗：用戶可根據測試需求，自定義輸出電阻和電感值，以模擬不同的電力線路阻抗。

6、孤島模擬功能：內置防孤島保護測試功能，可模擬電網故障情況，測試並網逆變器的防孤島保護能力。

7、任意波形設置：提供豐富的波形編輯功能，用戶可自定義輸出波形，滿足各種特殊測試需求。

8、高精度測量：內置高精度測量模塊，可實時測量電壓、電流、功率等參數，確保測試結果的準確性。

9、遠程操作與控製：支持USB、LAN、CAN等多種通訊接口，可方便地與計算機或其他控製設備連接，實現遠程操作與控製。

10、多種保護功能：具備過壓保護(OVP)、過流保護(OCP)、過功率保護(OPP)、過溫保護(OTP)等多種保護功能，確保電源及待測設備的安全。

三、技術規格

輸入參數：

  接線方式：三相三線+接地(PE)

  線電壓範圍：RMS (200～220) ±10%，(380～480) ±10% V

  線電流：RMS < 47 A

  視在功率：< 24.4 kVA

  頻率範圍：45～65 Hz

  功率因數：typ 0.98

輸出參數：

  輸出電壓範圍：

    VLN：0～350 V

    VLL（三相）：0～606 V

    VLL（反相）：0～700 V

  輸出電流範圍：

    RMS（單相）：105 A

    Crest Factor *2：6

    Peak（單相）：315 A

    RMS(三相/反相)：35 A

    Peak(三相/反相)：105 A

  輸出功率：

    每相功率：7k VA

    反相模式最大功率：14k VA

    總功率（單相/三相）：21k VA

其他參數：

  電壓設定範圍：1phase/3phase 0～350 V，reverse 0～700 V

  電壓設定分辨率：0.01 V

  電壓精度：16Hz ～150Hz < 0.1%+0.1% F.S.

  頻率設定範圍：16～150 Hz

  頻率設定分辨率：0.01 Hz

  頻率設定精度：0.01%

  波形合成：50/60Hz up to 50 orders

  相位設定範圍：0～360°

  相位設定分辨率：0.01°

  DC輸出範圍：-499～499 Vdc（reverse -998～998 Vdc）

  DC輸出分辨率：0.01 V

  DC輸出精度：< 0.1%+0.1% F.S.

  最大回饋功率：21k VA

  保護功能：OVP, OCP, OPP, OTP, FAN, ECP, Sense等

四、應用領域

IT7921E-350-105回饋式電網模擬電源廣泛應用於電力電子、新能源汽車、微電網、儲能係統、智能電網等領域。它可用於模擬各種電網條件，對並網逆變器、充電樁、電池管理係統等設備進行全麵測試，確保其在各種工況下的穩定性和可靠性。

五、操作與使用

該電源的操作界麵友好，用戶可通過觸摸屏或前麵板按鍵進行設置和操作。同時，電源還支持遠程控製和編程控製，方便用戶在不同場景下進行測試。在使用過程中，用戶應嚴格遵守安全操作規程，確保電源及待測設備的安全。

六、總結

艾德克斯IT7921E-350-105回饋式電網模擬電源是一款功能強大、性能卓越的電源設備。它具備高功率密度、能量回饋、全四象限操作等多種優點，可滿足各種複雜測試需求。
