TH1778A 直流偏置電流源的詳細資料

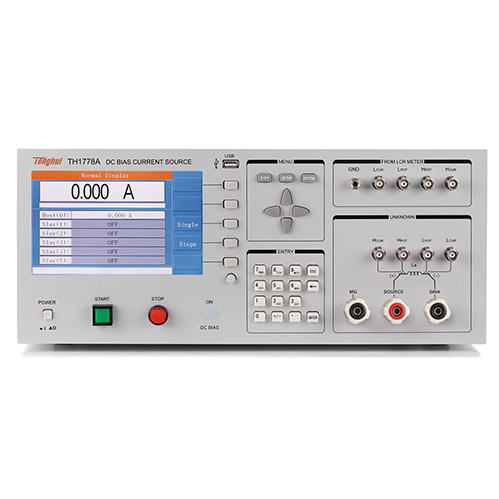

TH1778A 直流偏置電流源是同惠電子推出的高精度、高性能的直流電流源，廣泛應用於磁性電感器的交直流疊加測試及其他需要大電流的測試場合。本文將從產品概述、性能特點、技術參數、應用領域及操作界麵等多個方麵對TH1778A 進行詳細介紹。

一、產品概述

TH1778A/B 係列直流偏置電流源是同惠電子憑借其在偏置電流源領域深厚的技術積澱和廣泛的市場調研後推出的產品。該係列電流源采用了高性能CortexM3內核的ARM處理器，具備圖形化操作界麵，操作便捷。儀器采用新一代交直流疊加測試原理，適應高精度、高頻化的測試要求，內置高性能嵌入式MCU，能迅速響應主從機的狀態或故障並實時指示，幫助提升工作效率。

二、性能特點

1、高功率輸出：

   提供單台0-20A恒流輸出，最大支持6台聯機，最大可達120A恒流輸出，滿足大功率測試需求。

2、高精度與高分辨率：

   電流步進範圍廣泛，從0mA到20A，分辨率高達5mA，確保測試結果的精確性。

3、寬頻率響應：

   頻率響應範圍0Hz-2MHz，適應各種高頻測試需求。

4、多種輸出方式：

   支持單一電流和步進掃描兩種電流輸出方式，滿足不同測試場景的需求。

5、圖形化操作界麵：

   全新設計的圖形化操作界麵，全觸摸操作，方便快捷，支持中英文雙語顯示。

6、強大的文件管理係統：

   支持實時1組、自定義99組的用戶配置文件保存，文件管理簡單高效。

7、SCPI指令係統：

   提供兩種模式的SCPI指令係統，方便組建生產線或單聯測試，支持與任何參照本儀器SCPI指令係統設計的且帶串口的設備連接。

8、高可靠性與穩定性：

   儀器內置故障自檢功能，確保測試過程中的穩定性和可靠性。

三、技術參數

以下是TH1778A 直流偏置電流源的主要技術參數：

型號：TH1778A

顯示：7英寸800×480 RGB TFT LCD屏

操作：實體按鍵+腳控開關，受控於主機

量程：

  1.000A/5.000A/20.0A

電流步進範圍：

  0mA-1.000A，分辨率5mA

  1.000A-5.000A，分辨率25mA

  5.0A-120.0A，分辨率100mA

支持測量頻率：1kHz-2MHz

掃描調整時間：10ms-3600s

掃描調整最小步進：25mA/100mA

最大輸出電壓：10V

最大允許直流電阻：R max=V max / I (Ω)

最大允許電感量：L max=V max / di/dt (mH)

量程方式：自動

啟動及停止控製方式：START/STOP實體按鍵、總線受控於主機

連續加載最大電流時間：2-3h，不間斷輸出

功能：儀器故障自檢；99組自定義文件管理；雙進度條指示；中英雙語；從機軟開關；實時操作；SCPI指令集；簡易雙顯計算器等

接口：RS232、SlaverLink

工作環境：溫度0℃-55℃，濕度＜90%RH

適配器電源要求：電壓AC 220V/110V（1±10%），頻率50Hz/60Hz（1±5%）

體積：單台430（W）×177（H）×473（D）mm

重量：單台18kg

四、應用領域

TH1778A/B 係列直流偏置電流源廣泛應用於以下領域：

電感器/電抗器直流特性分析：用於測試電感器和電抗器的直流特性，如電感量、電阻值等。

鐵芯/鐵氧體材料飽和特性分析：分析鐵芯和鐵氧體材料在直流偏置下的飽和特性。

其他材料的直流特性分析：測試其他材料的直流特性，如電阻、電容等。

磁性材料的分析：為磁性材料的分析提供方便使用的磁化電流。

五、操作界麵與功能

TH1778A 直流偏置電流源采用全新的圖形化操作界麵，全觸摸操作，方便快捷。界麵支持中英文雙語顯示，用戶可根據需要選擇合適的語言。儀器還提供了5種腳控模式，方便用戶在不同場景下進行操作。

在功能方麵，TH1778A 提供了多種實用的功能，如儀器故障自檢、99組自定義文件管理、雙進度條指示、從機軟開關、實時操作等。此外，儀器還支持SCPI指令集，方便組建生產線或單聯測試，並支持與任何參照本儀器SCPI指令係統設計的且帶串口的設備連接。

六、總結

TH1778A 直流偏置電流源是一款高性能、高精度的直流電流源，具有廣泛的應用領域和強大的功能特點。其高功率輸出、高精度與高分辨率、寬頻率響應以及圖形化操作界麵等特點，使得其在磁性電感器的交直流疊加測試及其他需要大電流的測試場合中具有顯著的優勢。同時，其強大的文件管理係統和SCPI指令係統也為用戶提供了極大的便利性和靈活性。

文章來源變壓器綜合測試儀
