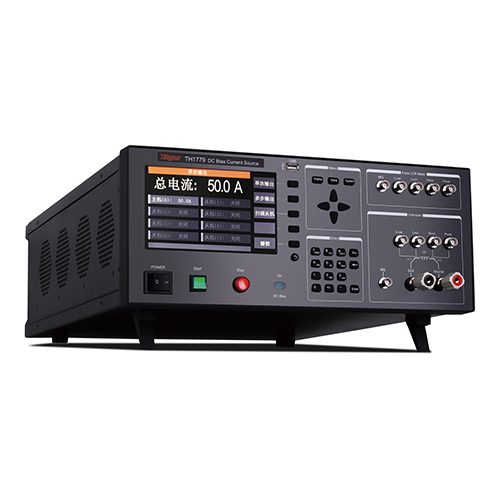

大功率直流偏置電流源TH1779的詳細資料

TH1779是同惠電子推出的一款大功率直流偏置電流源。它采用高性能微處理器，能提供0.1-50A的單路恒流輸出，通過主從並聯方式，最大輸出電流可擴展至0.1-300A。此外，TH1779還采用新一代交直流疊加測試原理，適應高精度、高頻化的測試要求，內置高性能嵌入式MCU，能迅速響應主從機的狀態或故障並實時指示。該產品適用於磁性電感的交直流疊加測試及需要大電流的測試場合。

1.、產品概述：

   產品定位：TH1779是元器件參數測試儀-電感偏流測試係統中的直流偏置電流源，由同惠電子推出，憑借其深厚的技術積澱和廣泛的市場調研。

   適用範圍：適用於磁性電感的交直流疊加測試及需要大電流的測試場合，同時能作為磁性材料分析時的磁化電流源。

2.、技術規格：

   輸出電流：單台設備可提供0.1-50A的恒流輸出，通過主從方式並機，最大輸出電流可提升至0.1-400A。

   頻率響應：支持0Hz-2MHz的頻率響應，滿足高頻化測試需求。

   開路電壓：最大輸出電壓為16V。

   電流步進：電流步進範圍為0mA-50A，分辨率高達100mA。

3.、操作與控製：

   控製方式：提供實體按鍵和腳踏開關兩種控製方式，確保操作者的安全和便捷性。

   圖形化界麵：配備7英寸800×480 RGB TFT LCD屏，全圖形化界麵，支持中英文操作。

   指令模式：支持兩種SCPI指令模式，適應性強，可與其他LCR電橋等設備連接。

4.、擴展性與靈活性：

   主從機模式：支持主/從機控製模式，最多可支持8台設備聯機，實現大電流輸出。

   可裁剪性與可擴展性：設計靈活，可根據實際需求進行裁剪和擴展。

5.、性能特點：

   高性能微處理器：采用新一代高性能微處理器，確保設備的高性能和穩定性。

   實時指示與故障自檢：內置高性能嵌入式MCU，能迅速響應主從機的狀態或故障，並實時指示，幫助提升工作效率。

   多種電流輸出方式：支持單一電流和步進掃描兩種電流輸出方式，滿足不同測試需求。

6.、應用領域：

   電感器/電抗器測試：用於電感器/電抗器的直流特性分析。

   材料分析：可用於鐵芯/鐵氧體材料飽和特性分析及其他材料的直流特性分析。

7.、附件與選配件：

   隨機附件：包括多種偏流源連接電纜、測試電纜、控製電纜等。

   選配件：提供多種直插器件和底電極器件的偏流測試夾具，以滿足不同測試需求。

8.、物理規格：

   尺寸與重量：單台設備尺寸為430(W)×177(H)×585(D)mm，淨重26.5kg。

9.、環境要求：

   工作溫度：正常工作溫度為0℃-55℃，參比工作溫度為23(±5)℃。

   工作濕度：正常工作濕度＜90%RH，參比工作濕度＜80%RH。

   運輸環境：運輸環境溫度為0℃-55℃，濕度＜93%RH。

10.、電源與功耗：

    電源電壓：AC 220V/10V（±10%），頻率50Hz/60Hz（±5%）。

    功耗：待機功耗≤100VA，滿載功耗為1.5kVA。

總結：

TH1779直流偏置電流源是一款功能強大、操作便捷的測試設備，適用於多種電感器和材料的直流特性分析。其具備高性能微處理器、實時指示與故障自檢、多種電流輸出方式等性能特點，能夠滿足高精度、高頻化的測試需求。同時，設備還提供了豐富的附件和選配件，以及靈活的主從機控製模式，以適應不同的測試場景和需求。
